QuickTiles это плагин-текстура для 3d max. Он нарезает заданную вами текстуру на отдельные элементы, а потом пересобирает в указанном вами порядке. Он НЕ генерирует текстуры из ничего, по заданным параметрам. Для его использования необходимы исходные наборы текстур.

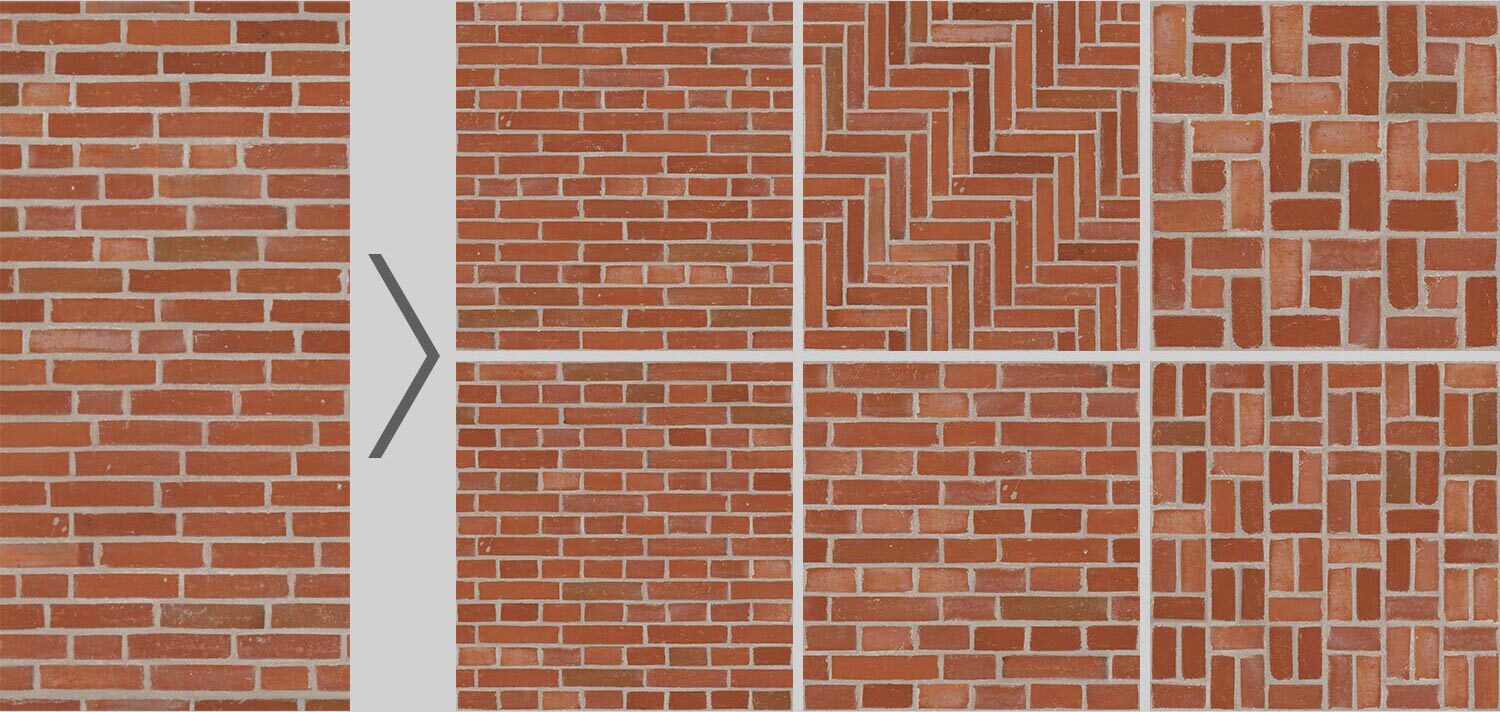

Существуют два основных варианта работы. Первый — реорганизация готовых плиточных текстур (у которых есть отдельные элементы и швы между ними), вроде кирпичной кладки или брусчатки.

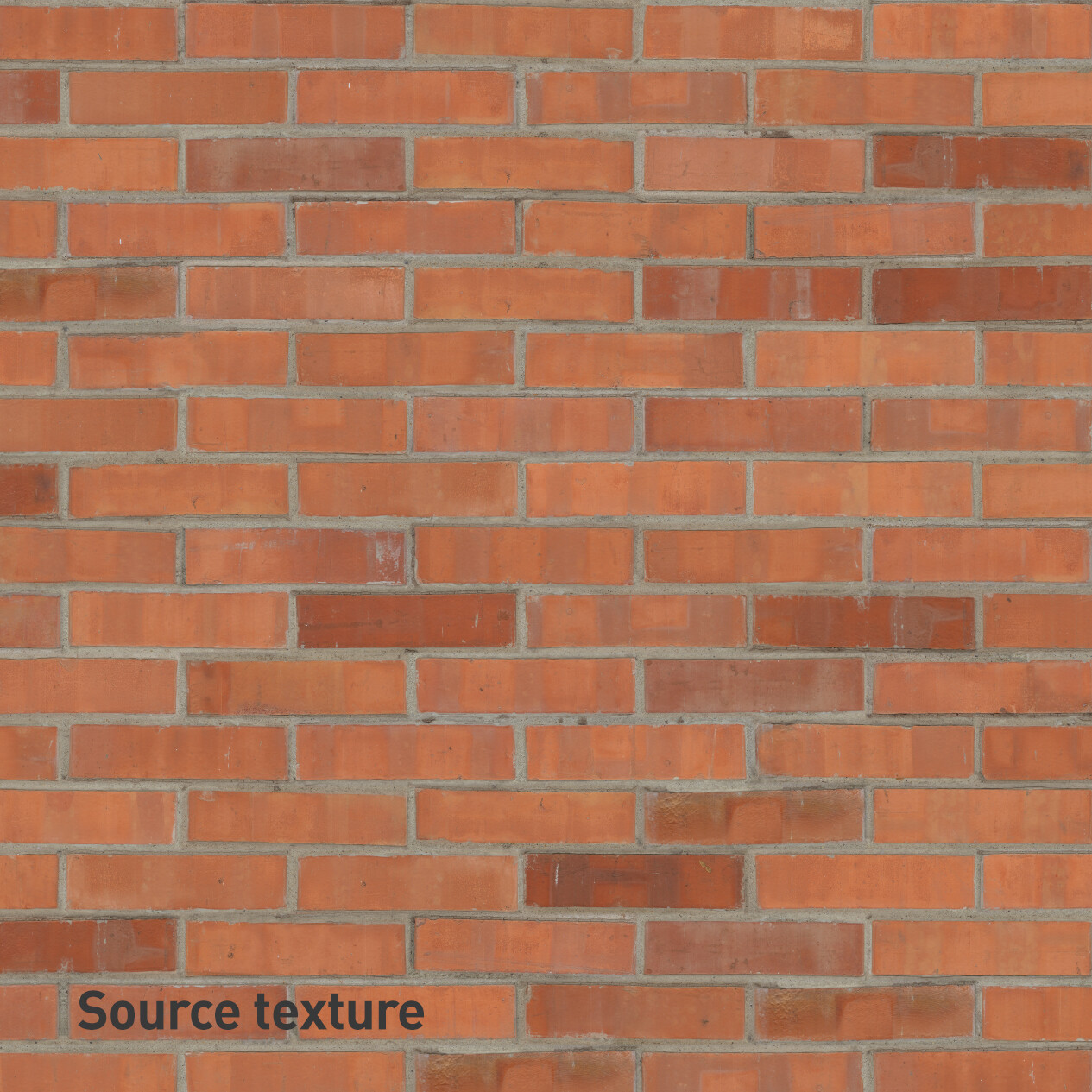

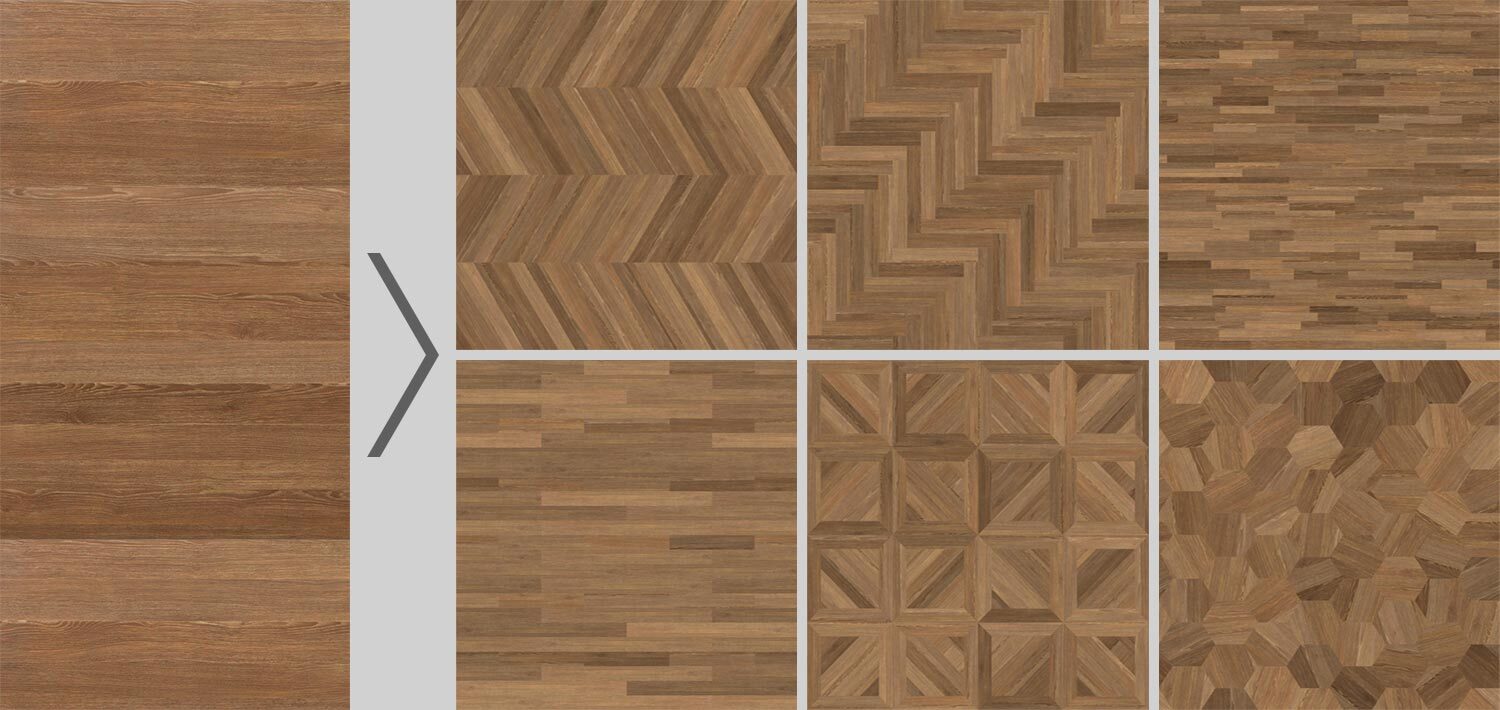

Второй — нарезка и распределение по контейнерам цельных текстур, вроде бетонной, каменной или деревянной поверхности.

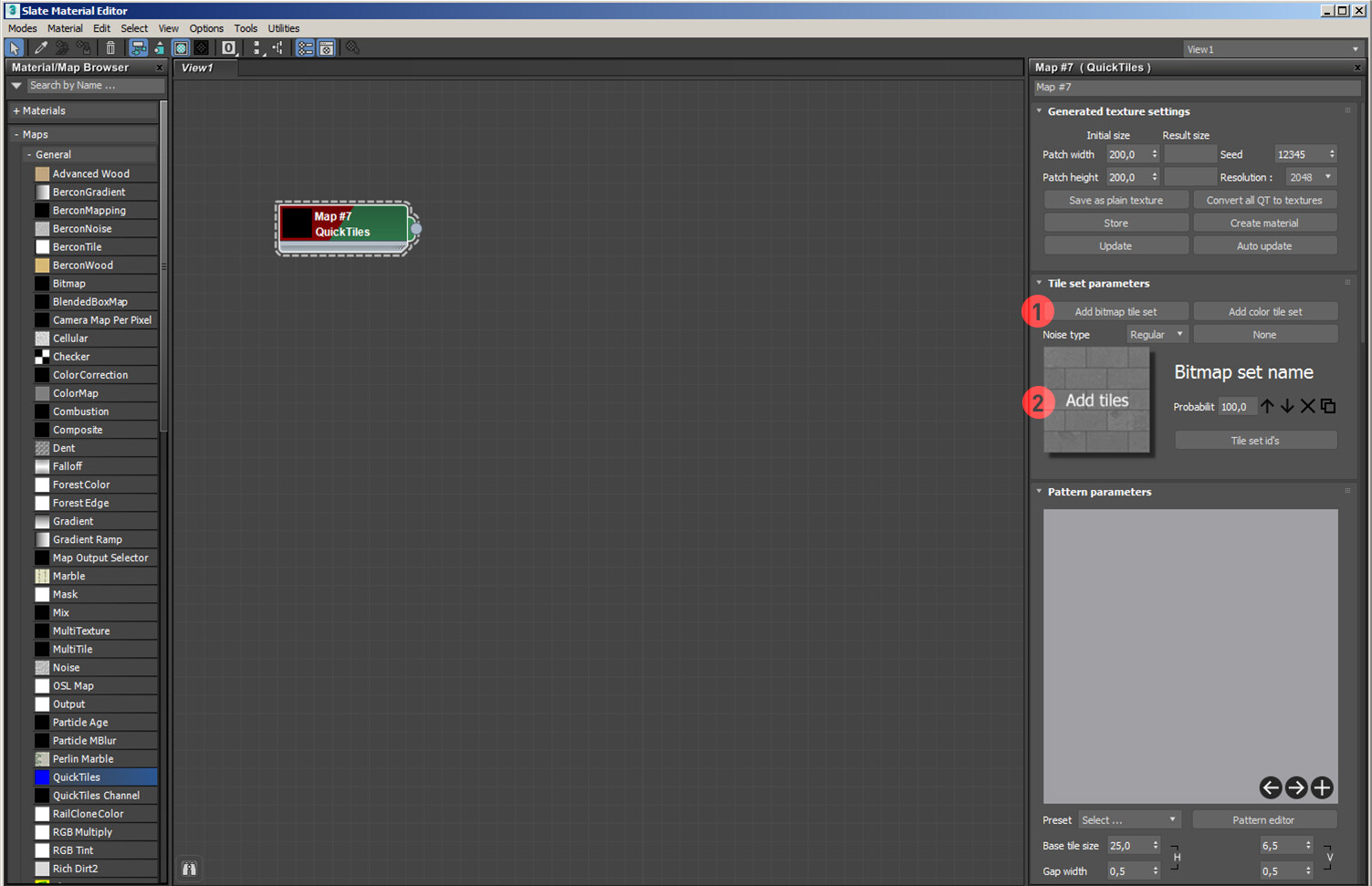

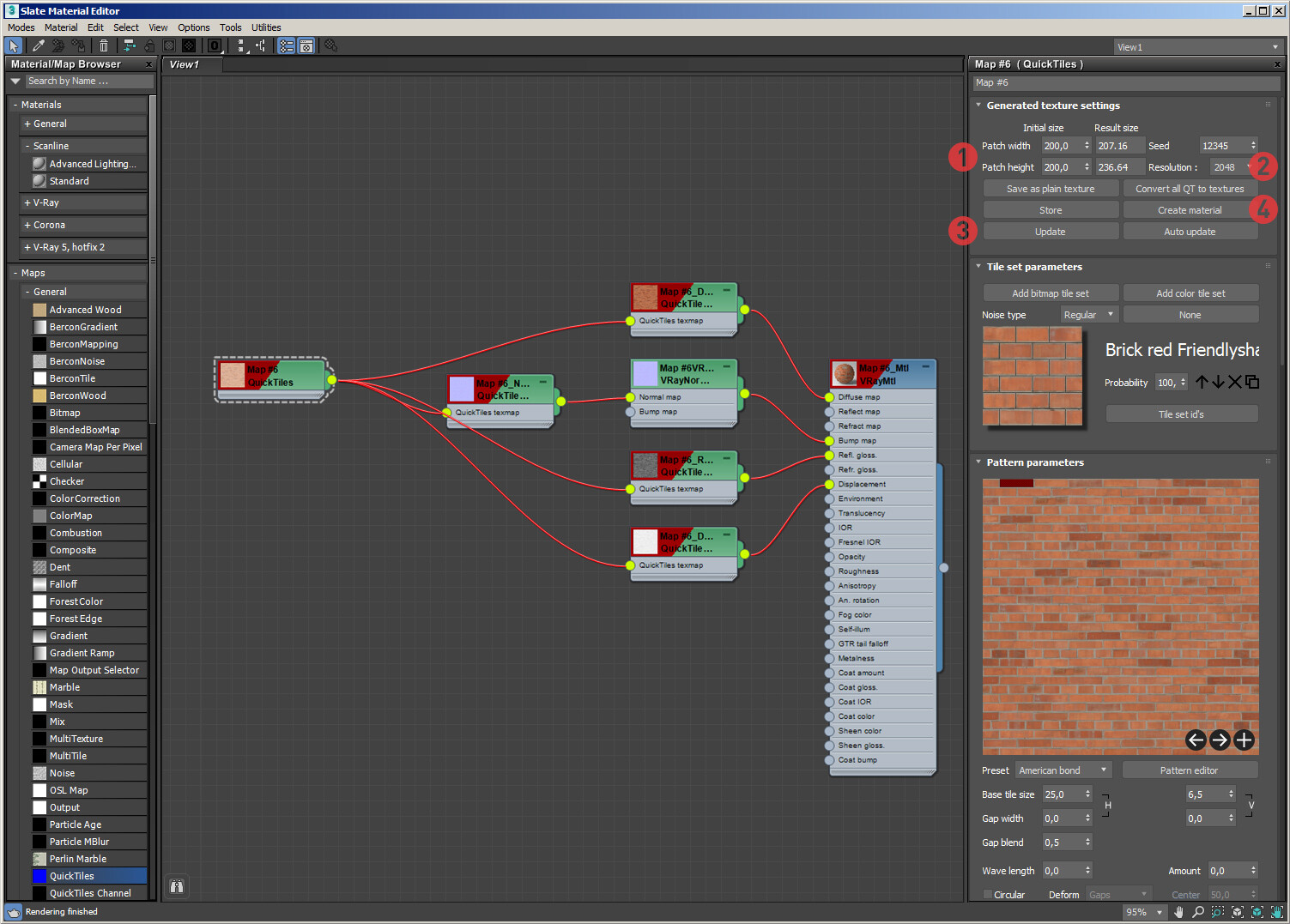

В целом весь процесс работы в QuickTiles можно разделить на 3 этапа. Внесение исходной текстуры и нарезка в Slice Editor, выбор или создание рисунка раскладки в Pattern Editor, и настройка деталей и рандомизаций в общем интерфейсе текстуры внутри Material editor.

Одним из основных отличительных моментов работы QT является то что он генерирует бесшовный кусок текстуры определенного размера, который задает сам пользователь. Он не может сгенерировать бесконечную текстуру, вроде процедурного Noise или Gradient.

Для наилучшего восприятия инструкции по использованию QuickTiles, мы рекомендуем читать главы подряд, не пропуская дополнительные материалы и видео инструкции.

QuickTiles 1.3.0.1 (1.12.2024)

Главные улучшения

Апдейт теперь работает при включенном интерактивном рендере
Исправлена работа интерфейса с 4К мониторами
Добавлены три новых канала – AO, Metallness и Opacity – это расширяет возможности для создания полностью настроенных пресетов
Добавлена версия для 3д макс 25
Добавлен уникальный автоматический алгоритм оптимизации размера текстур в зависимости от плотности пикселей на сантиметр – работа с крупными итоговыми текстурами ускорилась в десятки раз.
Апдейт на старте сцены теперь начинается только после полной загрузки сцены
Добавлено автосохранение готовых материалов в Темп и возможность его отключить.

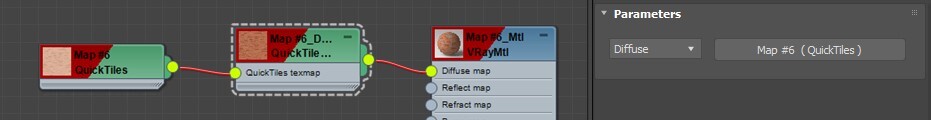

Изменен скрипт создания структуры материала – добавлены новые ноды, старые версии Короны поддерживаются по умолчанию

Общий интерфейс

Добавлена возможность переключать опции смешивания ровного цвета в работе со швами

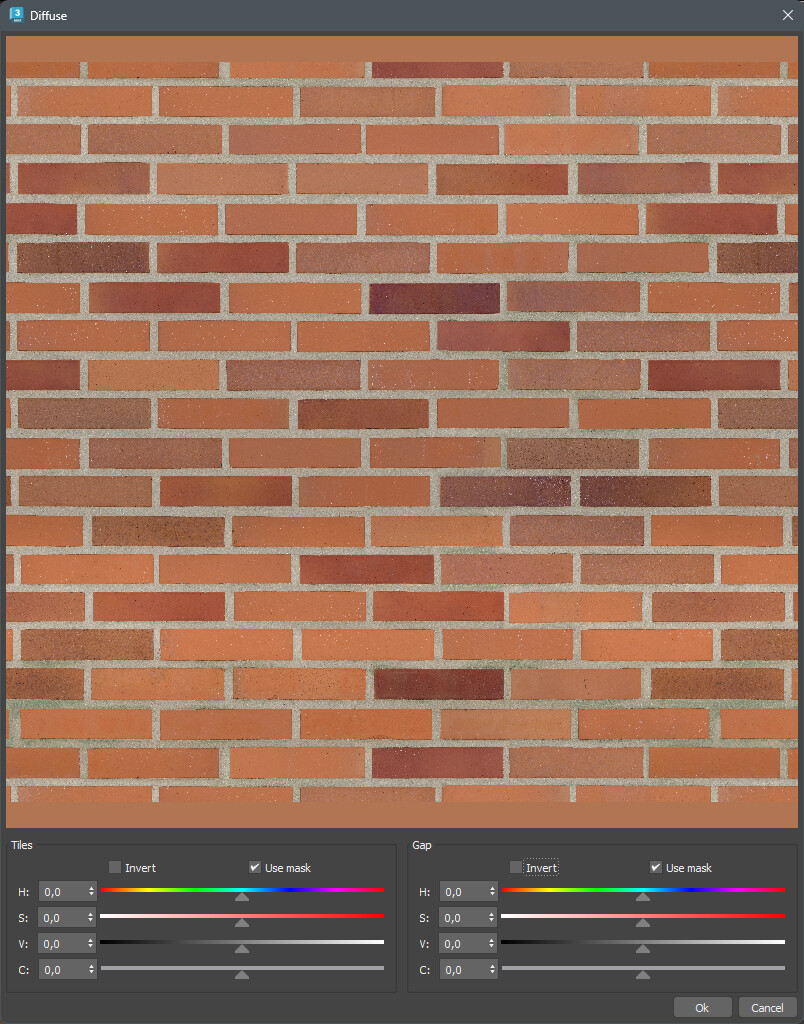

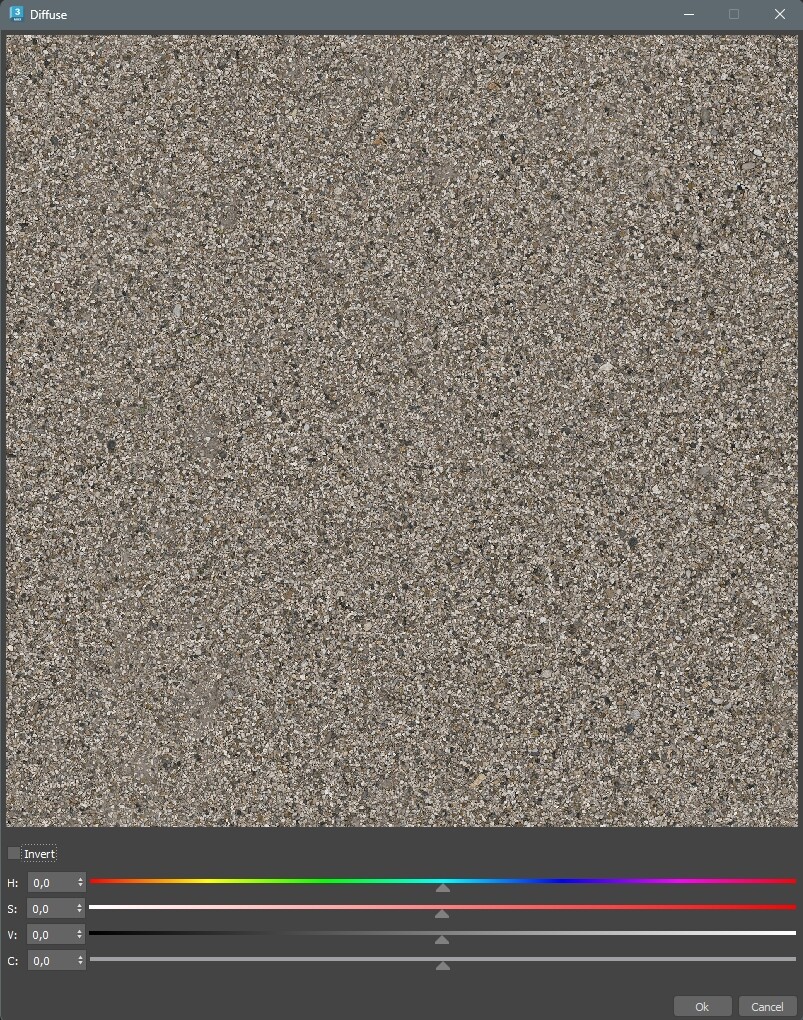

Добавлена возможность регулировать оттенок насыщенность и яркость изображений на подложке при работе со швами
Добавлена возможность инвертировать цвет любого канала при работе со швами

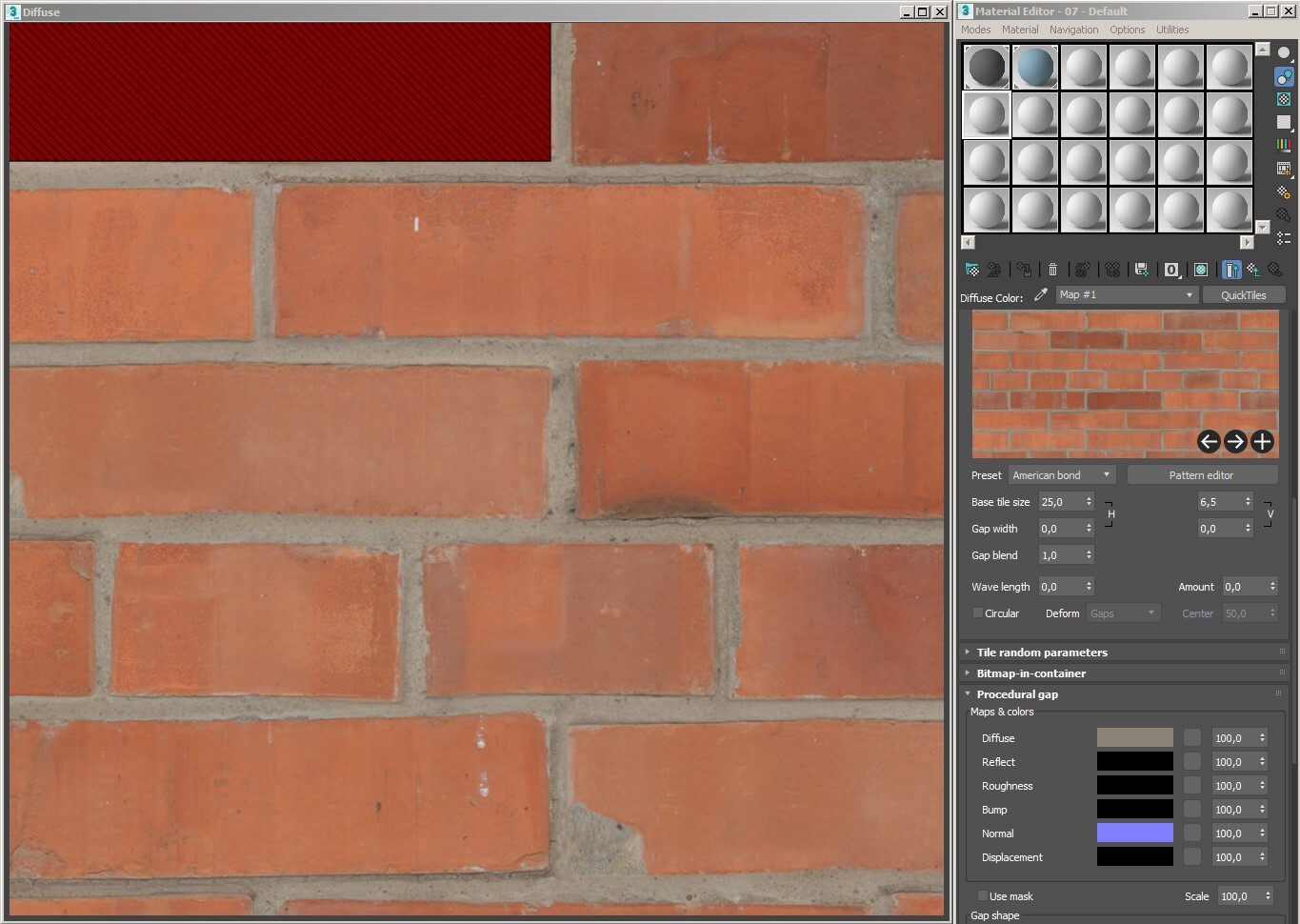

В свитке генерации текстуры высота патча теперь по умолчанию равна задаваемой ширине
Оптимизирован механизм установки размера сторон создаваемой текстуры при неквадратных патчах
В свитке генерации текстуры теперь отображается название файла, после сохранения в темп

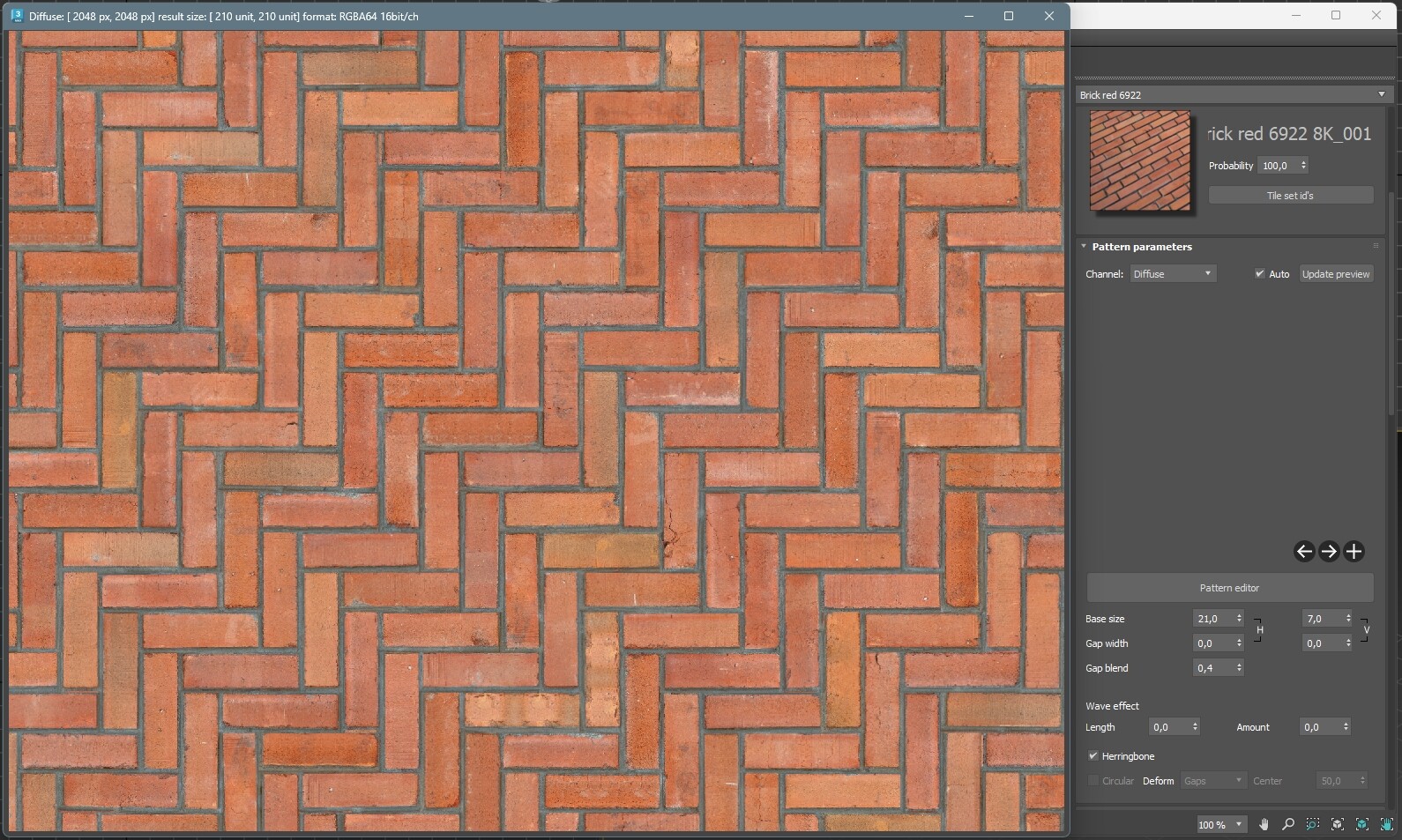

Функция Herringbone теперь сбрасывает текущую раскладку только до тех пор пока включена, а также отключается автоматически после открытия Редактора паттернов

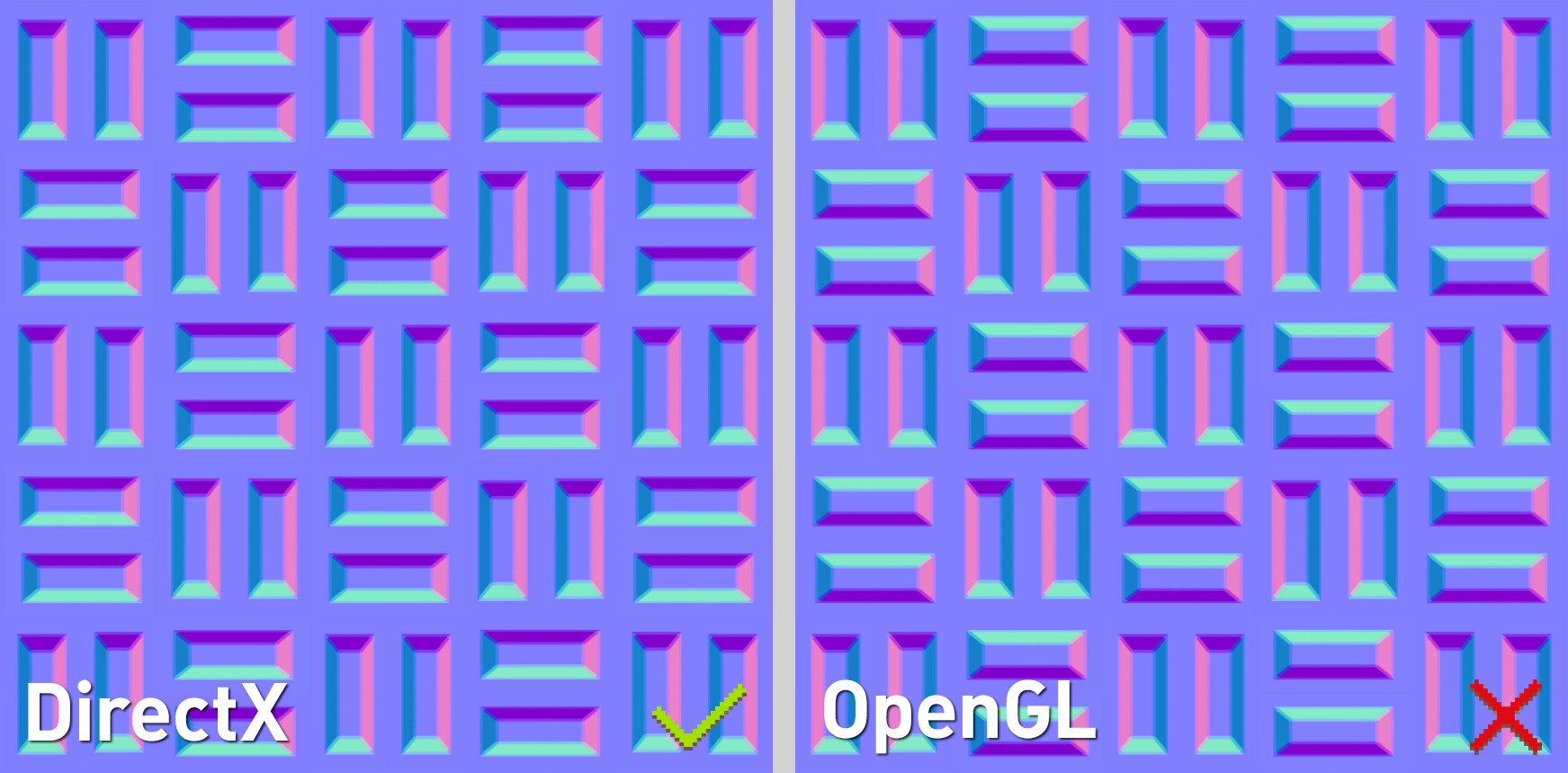

Исправлен баг с неверными нормалями и работой автопереключения механизма Crop/Stretch для индивидуальных плиток, когда базовая плитка – идеальный квадрат
В окне апдейта теперь отображается название текстуры и темп файла к которой она привязана. В случае проблем вы можете точно определить какая из текстур их создает
Добавлено динамическое отображение списка рандомизаций в зависимости от используемых каналов текстуры
Добавлена кнопка перехода в Хелп из плагина
Добавлена возможность купить лицензию из плагина
Добавлено уведомление про отсутствие интернета
Небольшие доработки по дизайну интерфейса
Сняты ограничения с ширины процедурного шва
Добавлена иконка открытия QT листера в свитке генерации текстуры
Исправлена чересчур жесткая интерполяция краев при работе с процедурными швами
Исправлено: название наборов небыло видно при использвании светлого интерфейса 3д макса
Исправлено: канал рафнес в швах по умолчанию создавался черным.
Изменен дизайн иконок и надписей, в соответствии с новым стилем QuickTiles

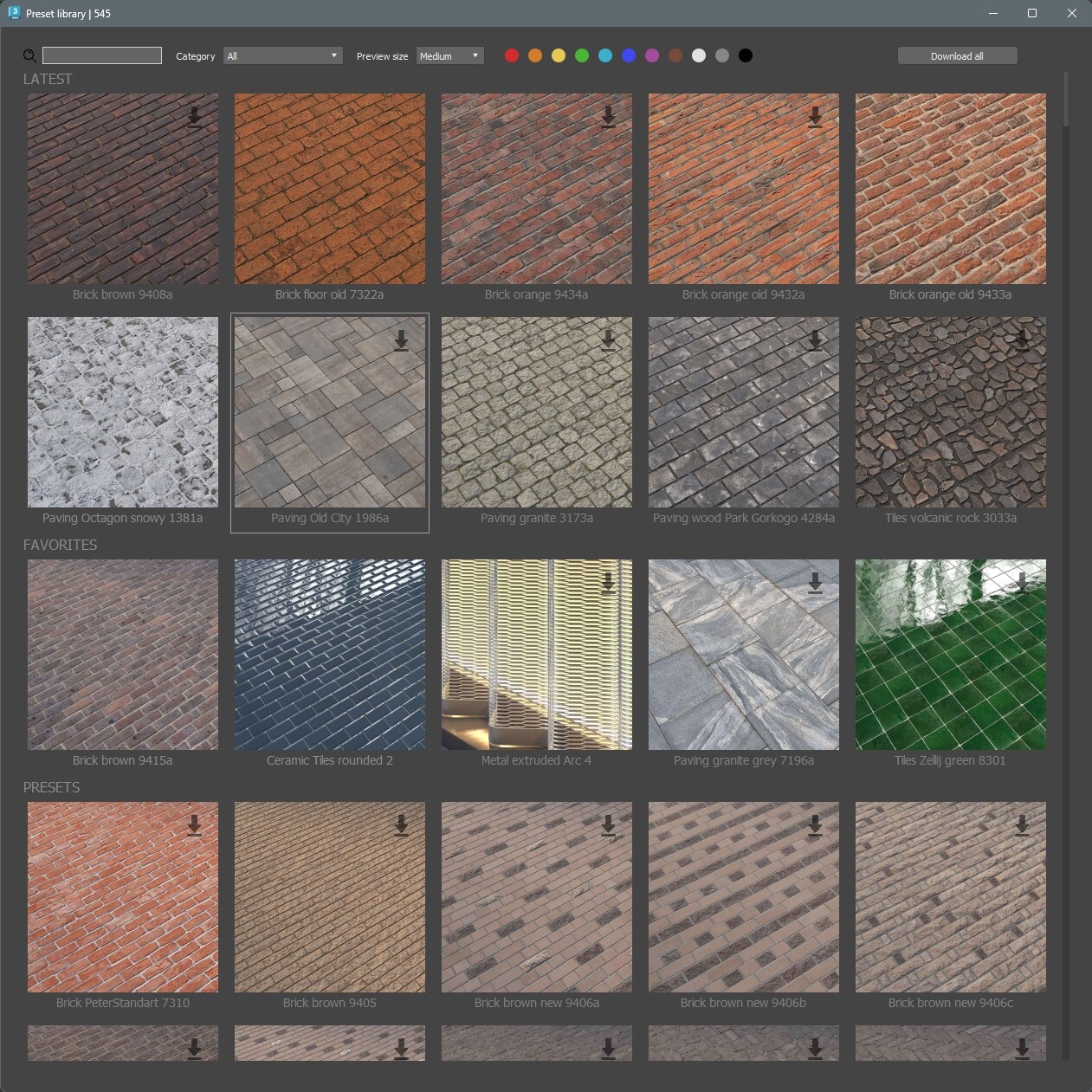

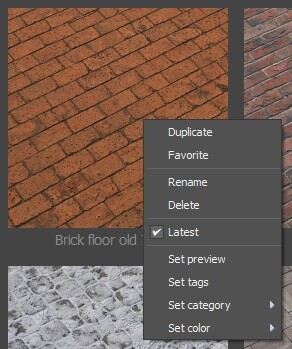

Пресеты

Появилась возможность изменять размер иконок в четырех вариантах – мелкие, стандартные, крупные и гигансткие.
Появилась возможность посмотреть полный размер иконки (Ctrl+Click). Для нашей бибилотеки это 1200 px по высоте
Появилась возможность добавлять материалы в избранное
Появилась категория новинки. В ней будут отображаться несколько последних материалов, добавленные нами в библиотеку
Изменен вид неагруженных материалов. Теперь они отображаются цветными с иконкой загрузки в центре, для удобства просмотра

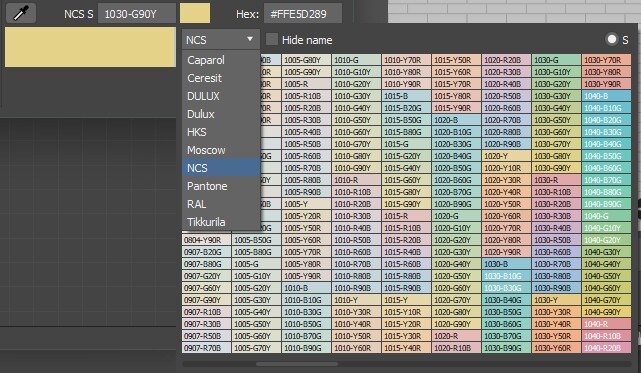

Появилась возможность назначить и легко выбрать условный цвет текстуры
Все иконки обновлены на захват более крупной части текстуры
Исправлен цвет навания пресетов. Прошлый вариант терялся на светлой схеме 3д макса

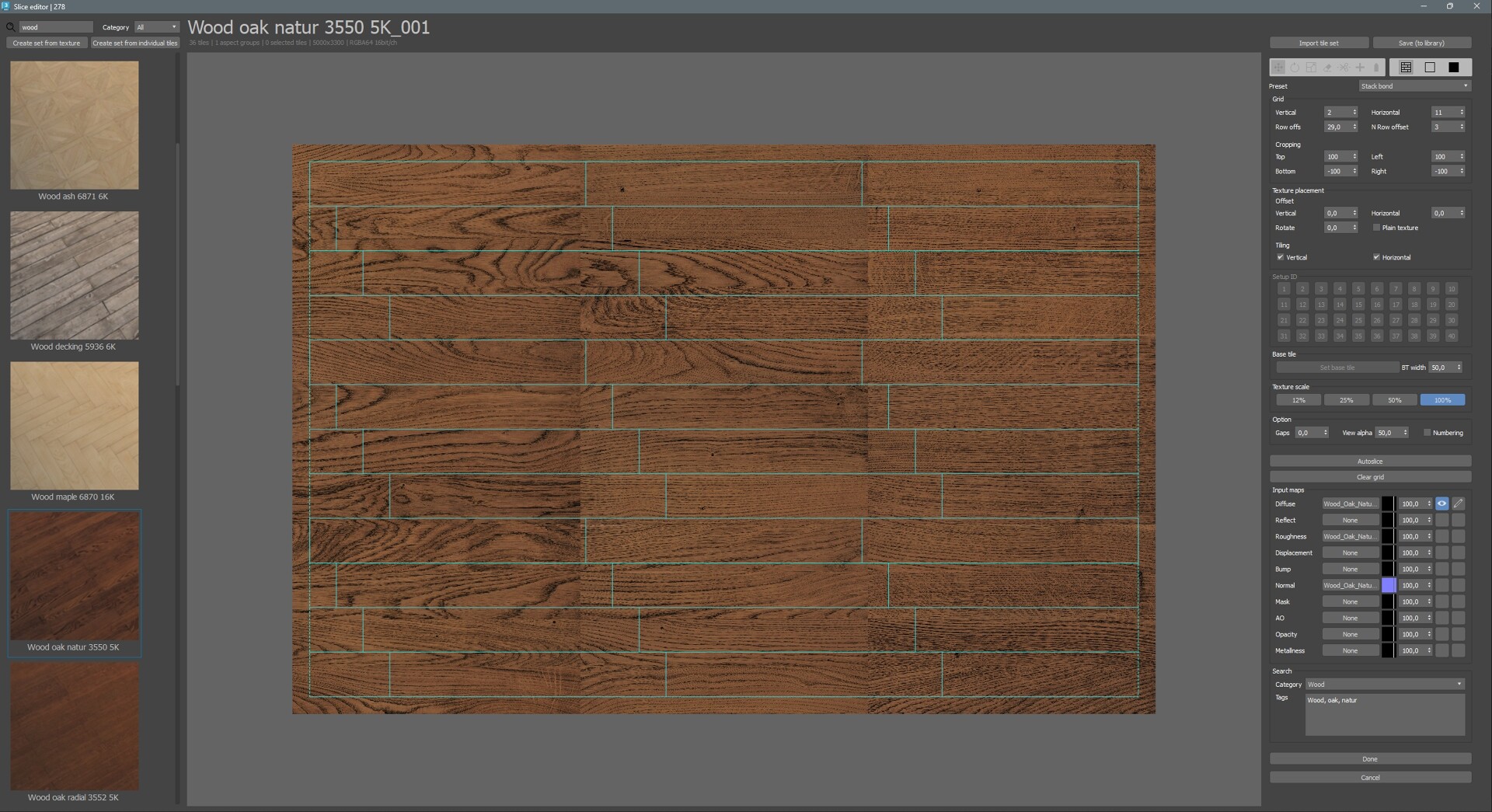

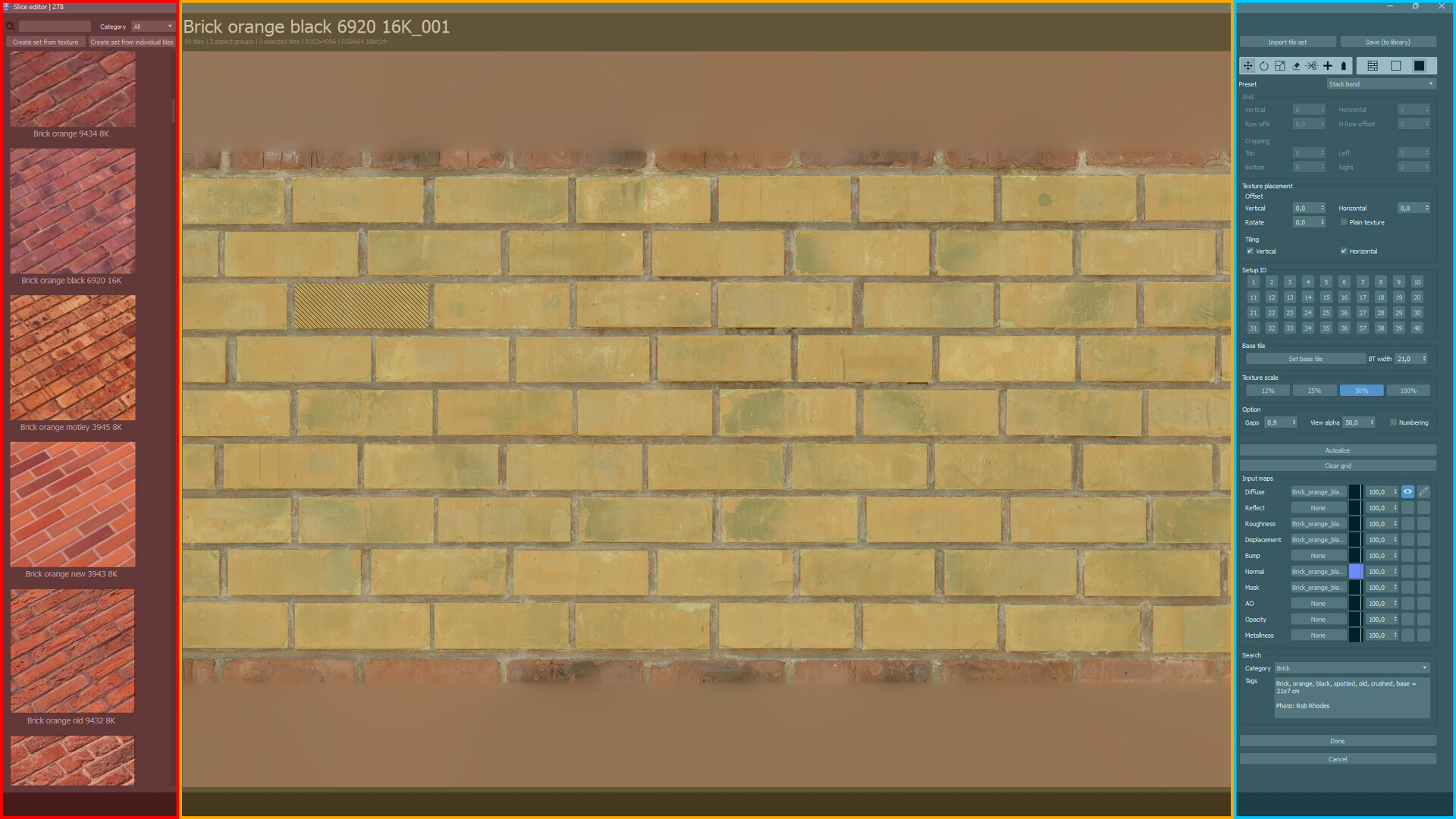

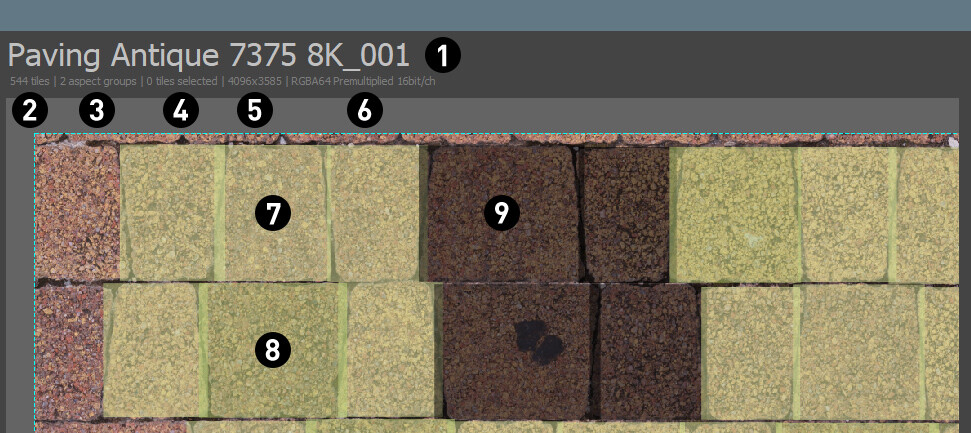

Слайсер

Добавлена возможность автоматически задать направление для выделеных плиток (Инструмент направления, ПКМ)
Добавлена возможность регулировать прозрачность ровного цвет на канале в слайсере
Добавлена возможность переключать опции смешивания ровного цвета с текстурой (иконка цвета, ПКМ)
Добавлена возможность инвертировать цвет любого канала (внутри HSV)
Добавлен механизм отслеживания обновления текстур в бибилотеке – иногда мы дорабатываем текстуры в библиотеке и заменяем их на сервере. Теперь плагин отметит такие материалы как не загруженные
Исправлено: при автонарезке большого количества плиток пропало предупреждение о прерывании операции

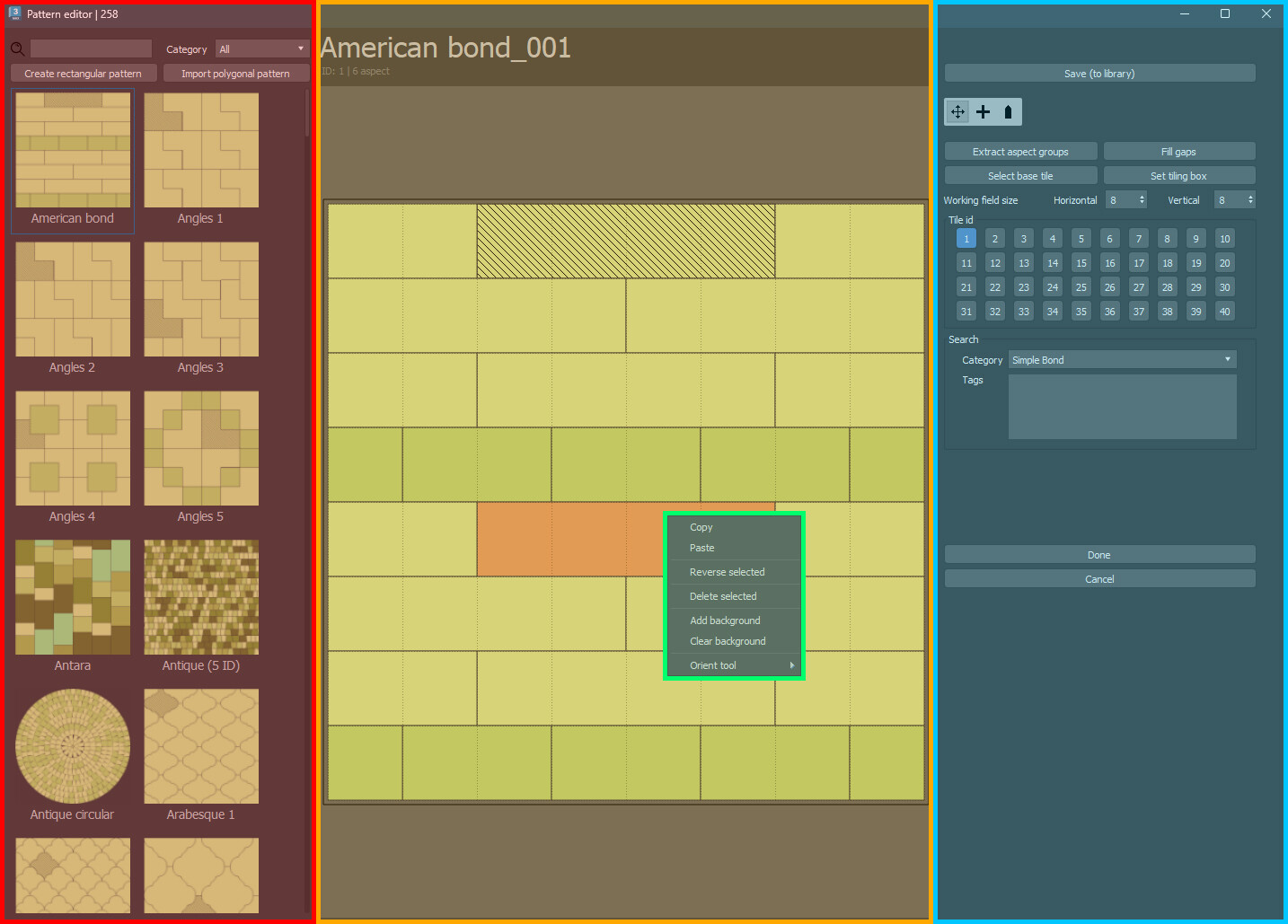

Паттерны

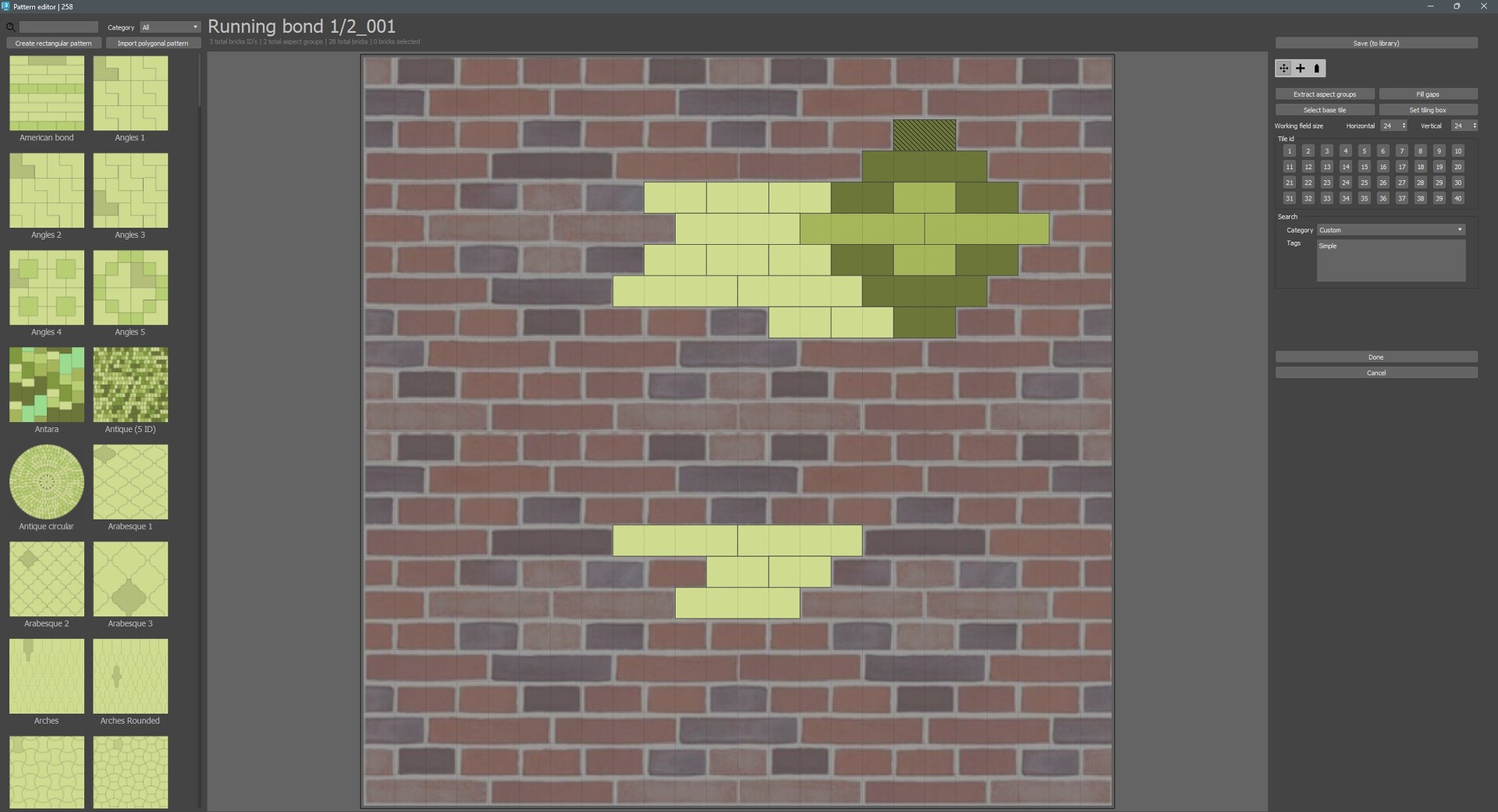

Исправлено: в Редакторе паттернов при нажатии на Enter текущий паттерн сохранялся в бибилотеку.

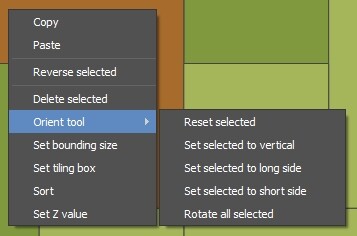

Добавлена возможность автоматически задать направление для выделеных плиток (Инструмент направления, ПКМ)
Добавлена сортировка плиток по глубине (по оси Z).Теперь можно создавать паттерны наложенными друг на друга плитками. Это полезно например для различных видов черепицы

Темп файлы

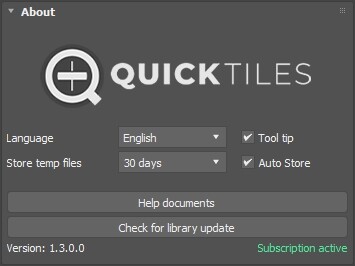

Добавлена возможность регулировать срок хранения темп файлов
Упрощена регенерация удаленных темп файлов
Улучшен механизм автоудаления старых темп файлов
При импорте материалов из другой сцены для них создаются отдельные темп файлы. Это позволяет избежать скрытого редактирования, когда изменения в новой сцене, влияли на материалы в старой

Прочее

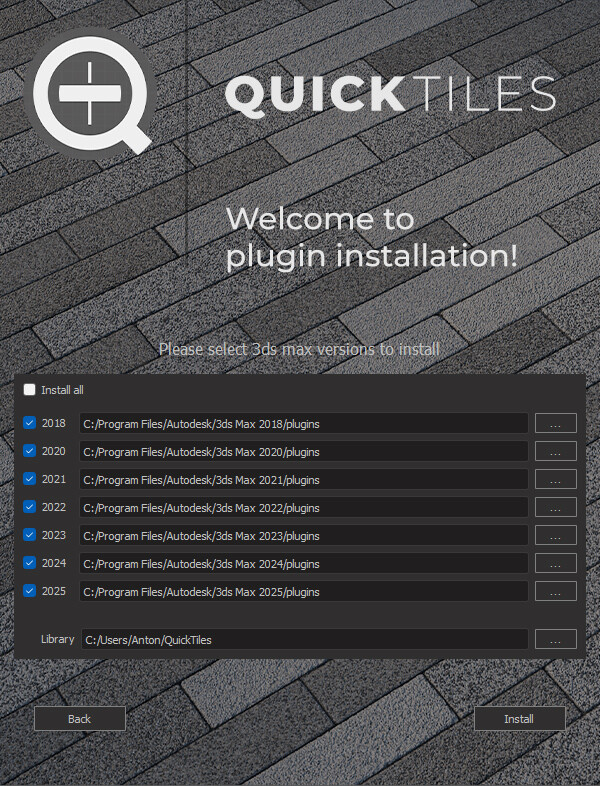

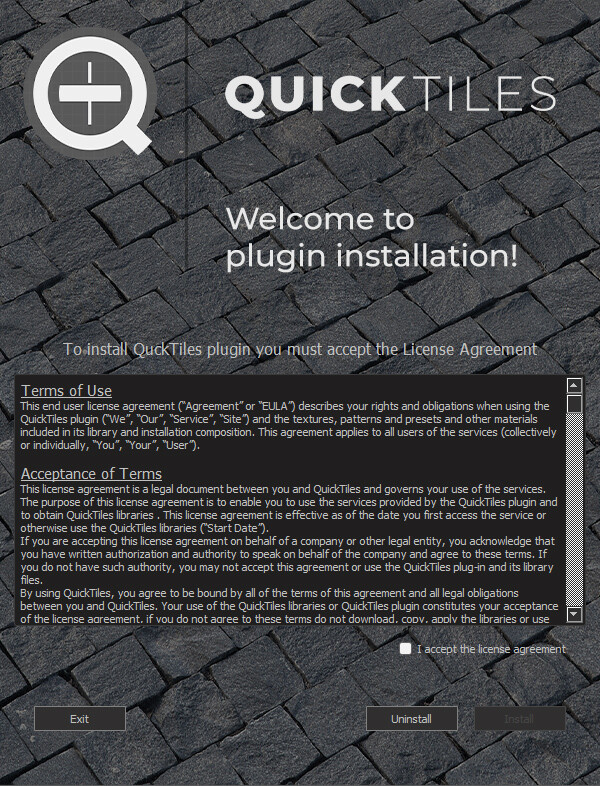

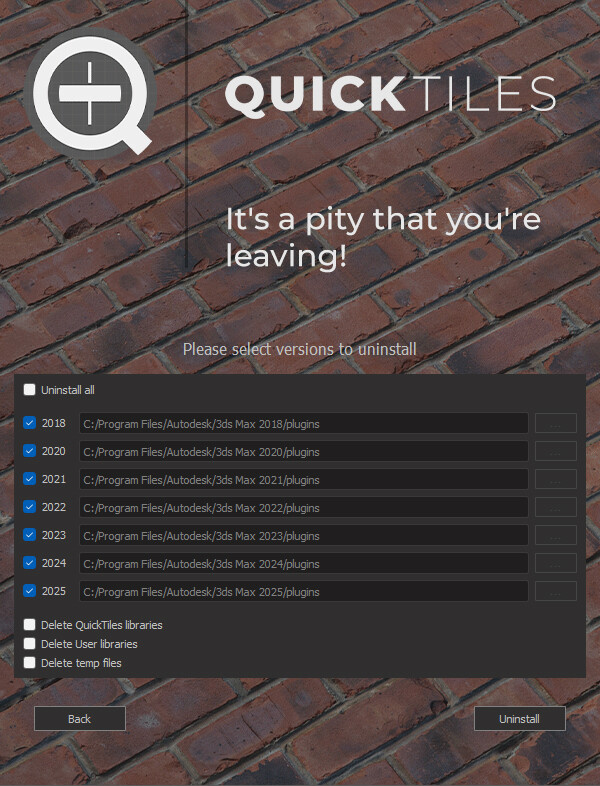

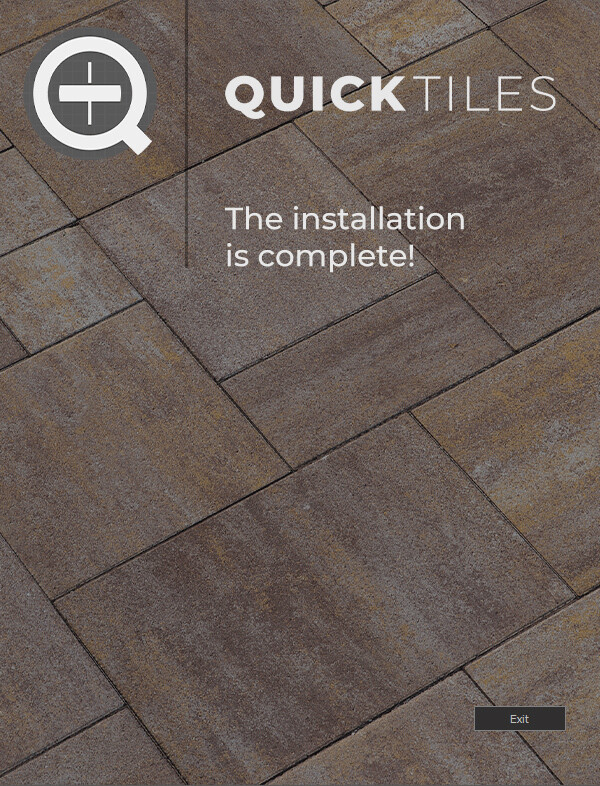

Полностью переработан экран установи и удаления плагина. Добавлены опции удаления пользовательских библиотек, а также сетап стал еще легче.
QT Листер: теперь есть возможность поменять название материала прямо из листера
QT Листер: новый столбец - размер созданной текстуры
QT Листер: новый столбец - разрешение созданной текстуры
Исправлен вылет Макса на старте, если Windows стартовала без подключения к Интернет

QuickTiles 1.2.0.4 (13.05.2024)

   Добавлен перевод интерфейса на русский и китайский языки
   Слегка изменен интерфейс. Убраны лишние кнопок и упорядочена организация параметров

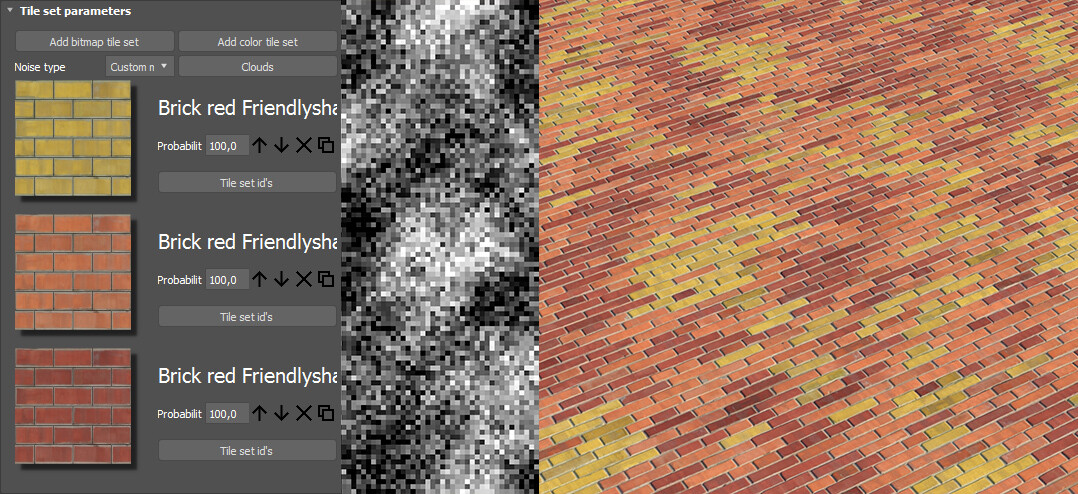

   Добавлена возможность добавить Noise везде где можно выбирать ровный цвет

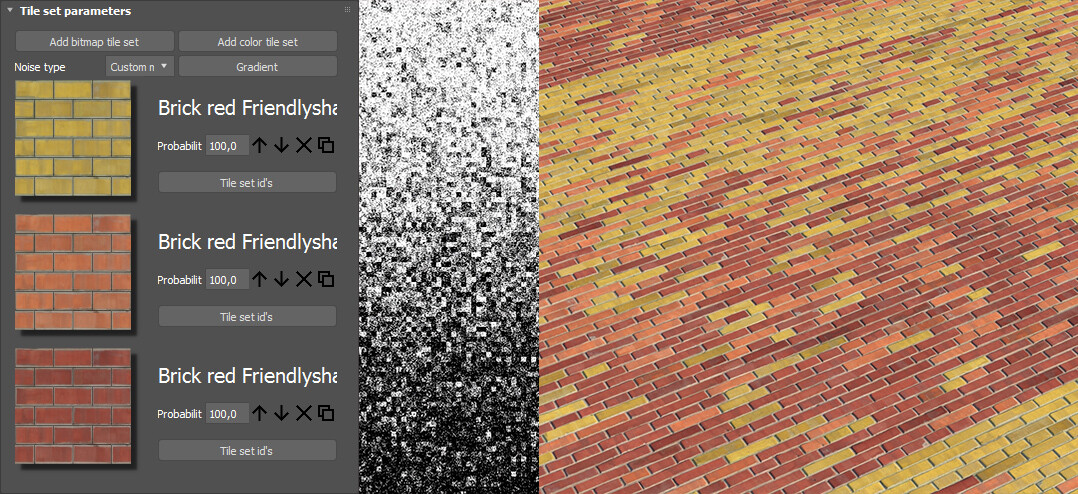

   Добавили динамические каналы в секции швов и рандомизации битмапов. Теперь там отображаются и обрабатываются только добавленные в слайсере каналы.
   Большое превью больше не теряется при смещении или зуме
   Шорткат на открытие большого Превью - Ctrl+Shift+P
   Шорткат на переключение каналов превью - Ctrl+Shift+PageUp/PageDown
   Добавили кнопку «Скачать все» в библиотеку пресетов
   В слайсере панелирование при помощи колесика больше не сбрасывает выделение плиток
   Шорткат в слайсере выделение всех плиток - Ctrl+A
   Исправлена серьезная глубокая проблема, которая приводила к случайным вылетам. Плагин теперь работает на порядок стабильнее.
   Улучшена работа со старыми проектами с Квиком.
   Канал Pattern mask теперь тоже сохраняется как простой битмап

QuickTiles 1.2.0.3 (7.03.2024)

   Значительно улучшена стабильность и быстродействие
   Небольшие улучшения в работе инструментов и внутренних процессов
   Алгоритм работы с направлением значительно улучшен
   Библиотека Пресетов оптимизирована под новую версию
   Отключение автообновление превью теперь мгновенное
   Улучшен алгоритм поиска в библиотеках Пресетов, Паттернов и нарезок
   Исправлены все известные вылеты
   Улучшена стабильность работы с круговыми раскладками в младших версиях 3д макс

QuickTiles 1.2.0.2 (12.12.2023)

Слайсер:
   Исправлена проблема с перевернутыми на 180 градусов плитками
   Окно HSV в слайсере теперь масштабируется под разрешение экрана
   Добавлено перекрестье через середину плитки в слайсере
   Доработан алгоритм перемещения выбранной плитки на передний план в слайсере
   Исправлено пропадание и невозможность выделить плитки в слайсере и PE после копирования

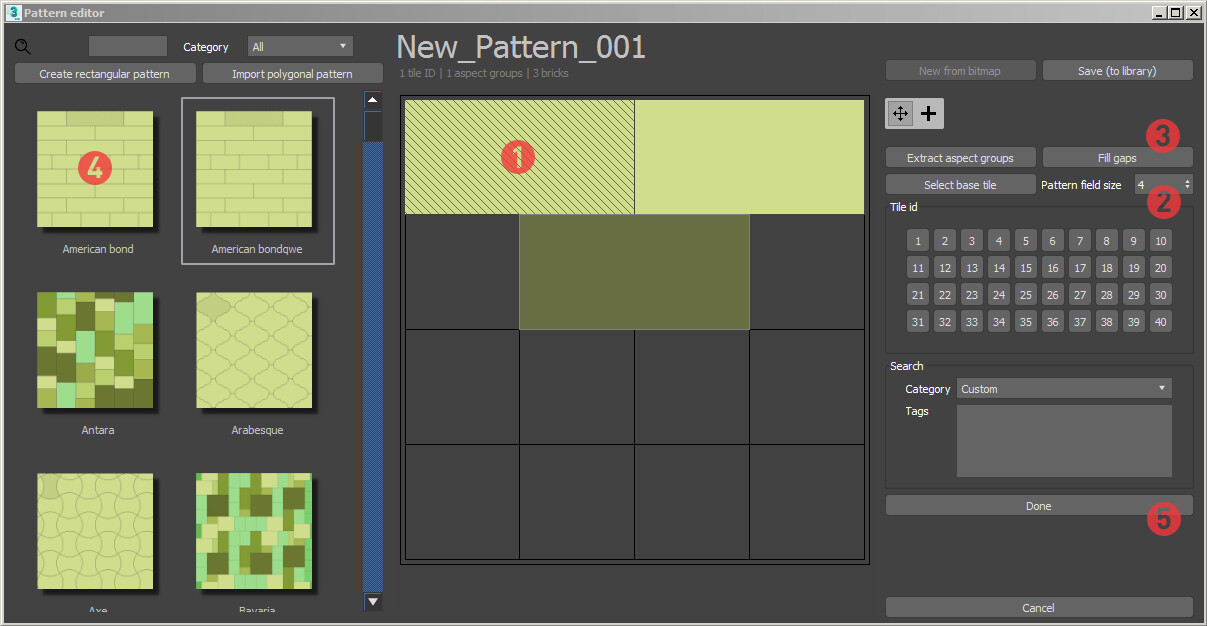

Редактор паттернов:

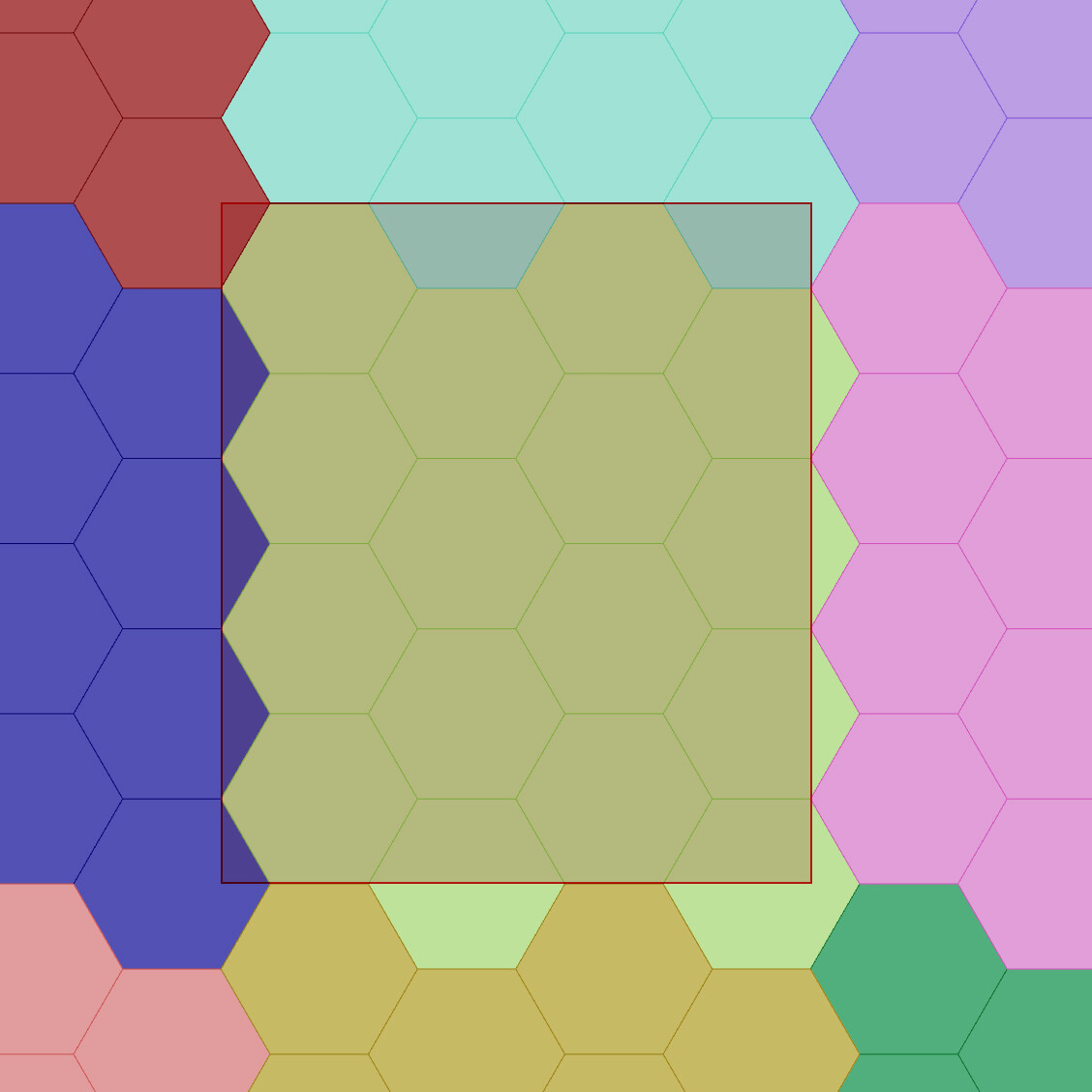

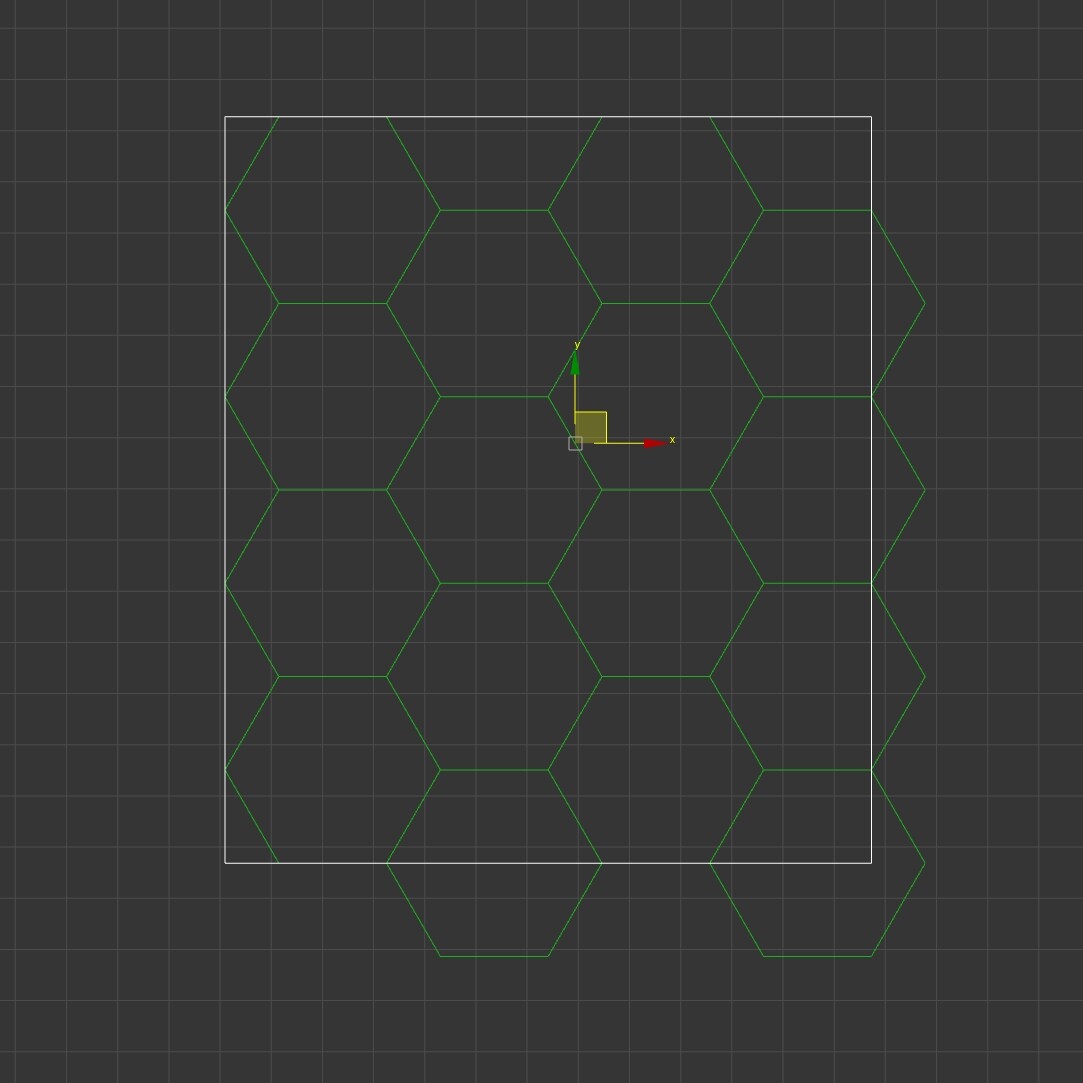

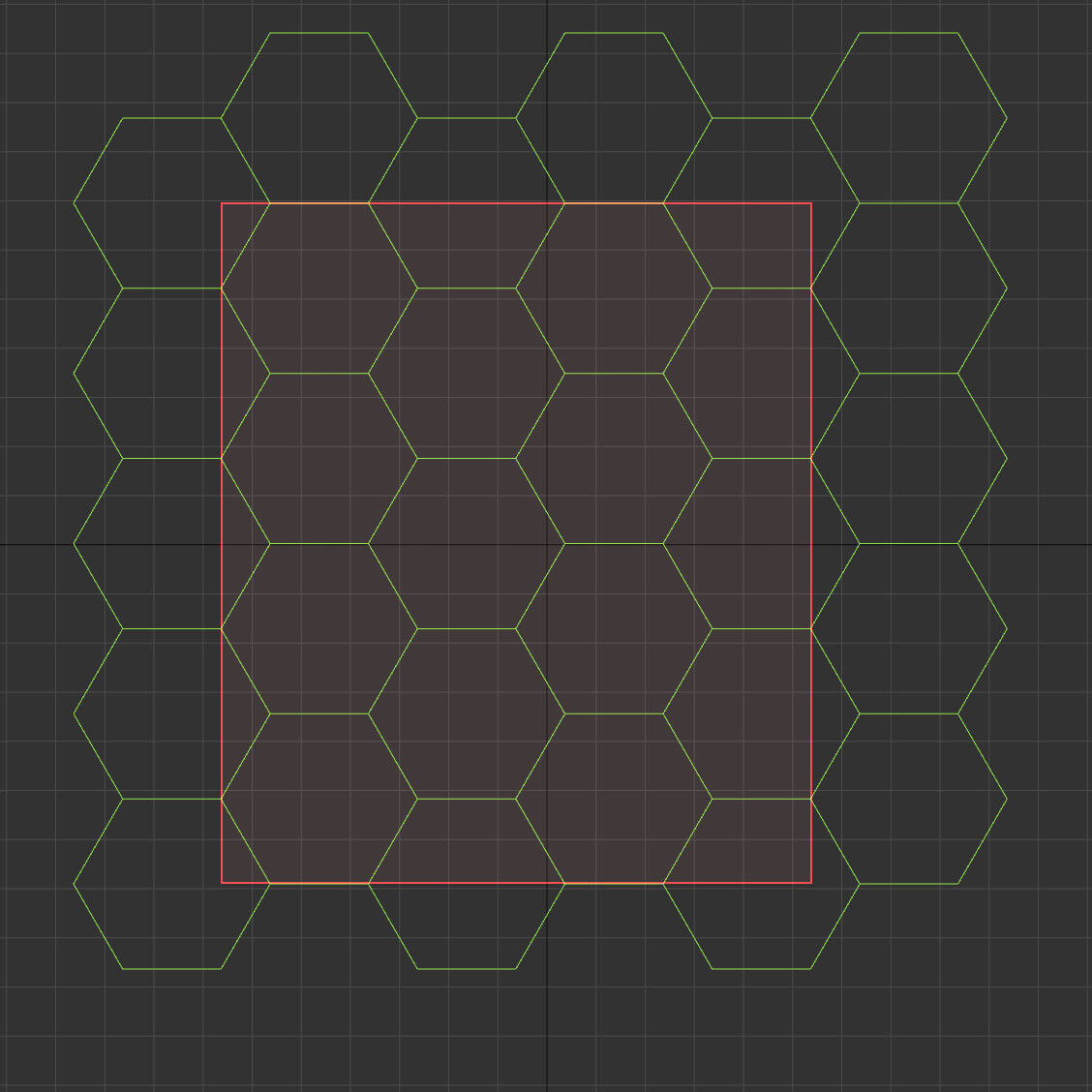

   Добавлена кнопка Set tiling box, которая устанавливает зону повторения внутри PE

Общие исправления и улучшения:
   Глубина генерации краев дисплейса сделана более равномерной
   Улучшен алгоритм сглаживания формы при генерации дисплейса
   Улучшено открытие старых сцен
   Улучшена работа с направлениями в сложных случаях
   Убрана генерация центра в круговых раскладках
   Масштаб цельной текстуры в плитках больше не зависит от разрешения
   Масштаб эффекта дисторсии края больше не зависит от разрешения
   Доработки по обновлению интерфейса в 24 максе при переключении между нодами

   Исправлено появление артефактов на границах плиток
   Исправлен баг с неверным размером канала маски в Короне
   Мелкие и крупные исправления и повышение стабильности

QuickTiles 1.2.0.0 (10.10.2023)

Добавлено общее:

   Загрузка библиотеки прямо из интерфейса плагина
   Размер установочного файла теперь около 50 мб
   Установка теперь через EXE, больше никаких лишних архивов
   Автообновление библиотек внутри плагина

Слайсер:

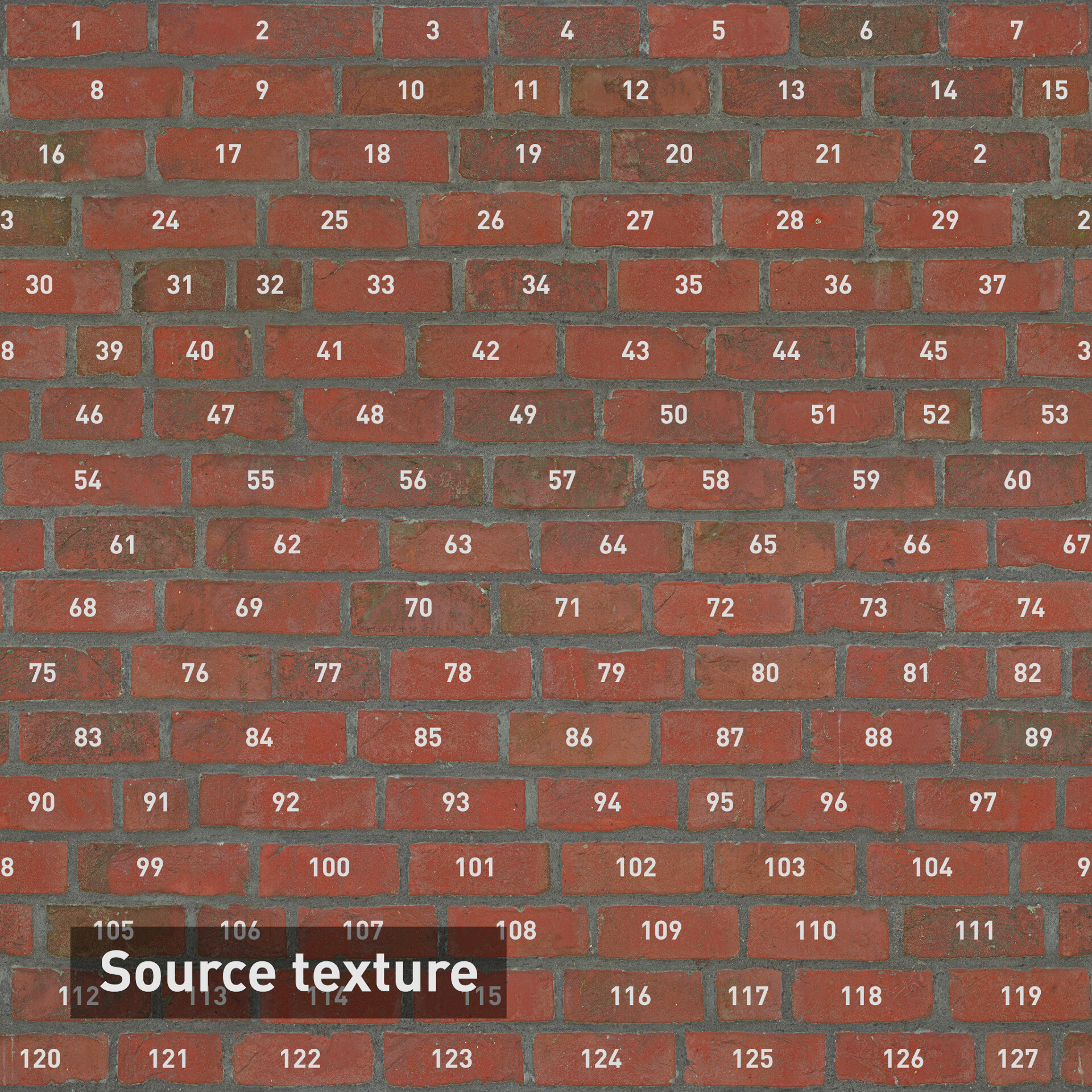

   Нумерация плиток в слайсере (дебаг)

Редактор паттернов:

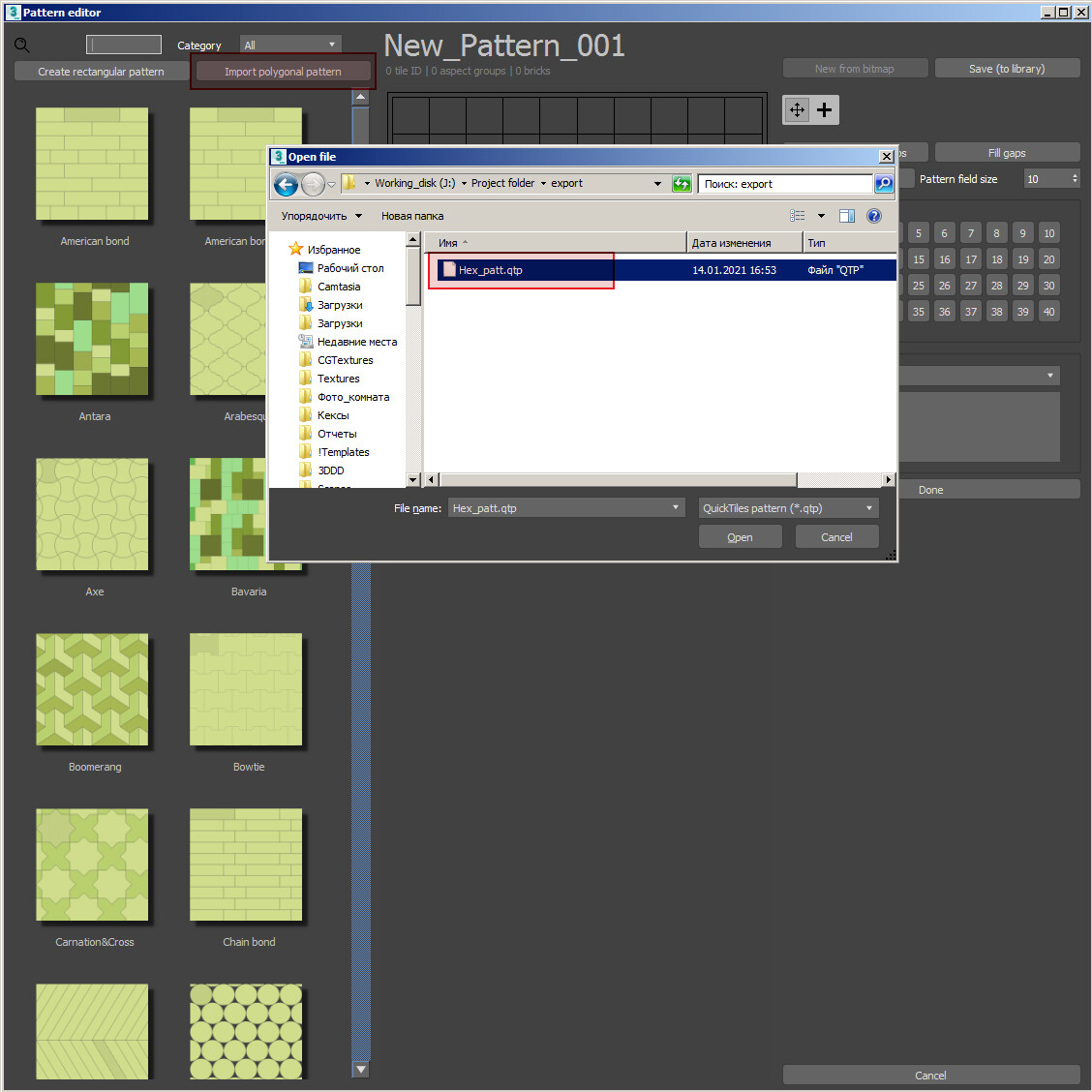

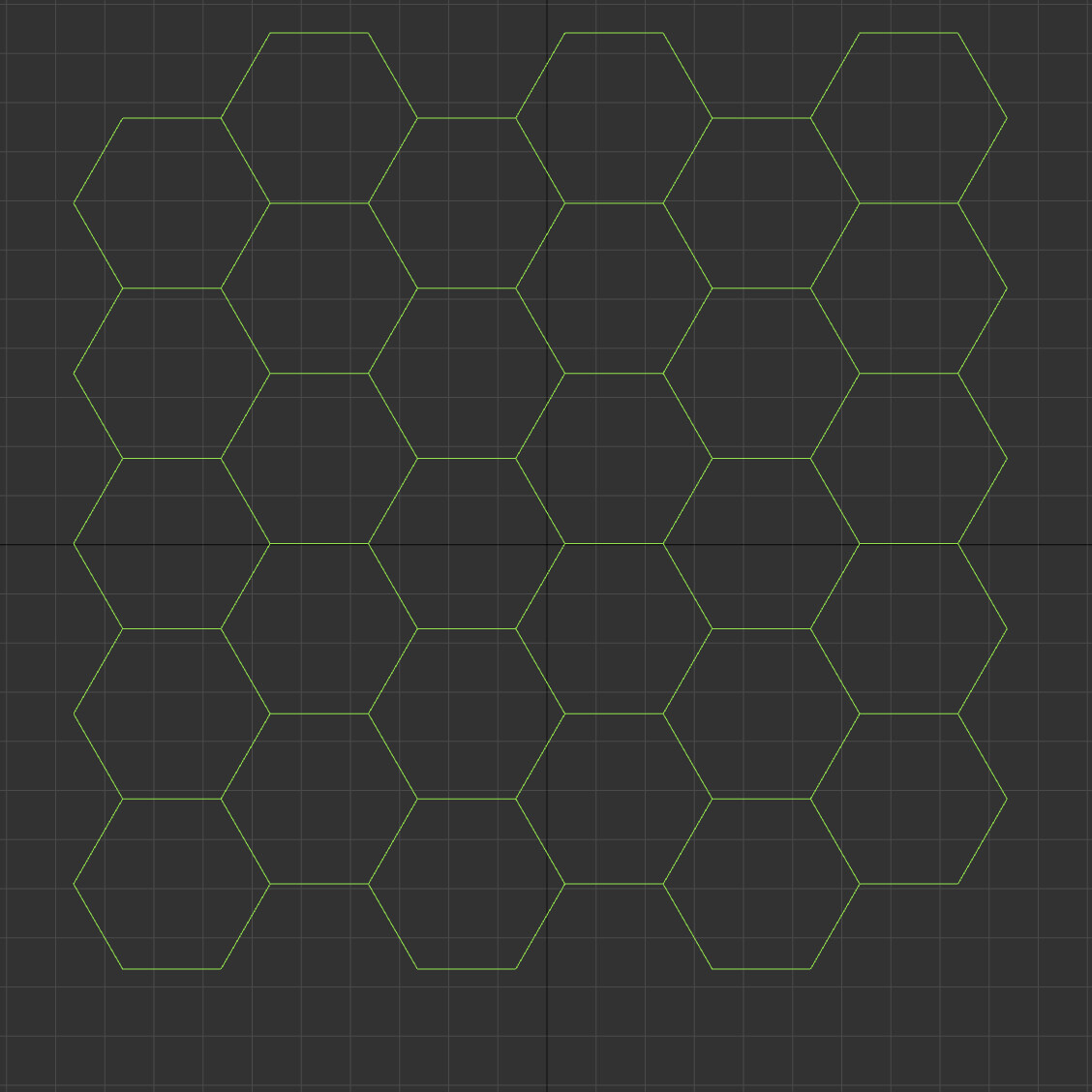

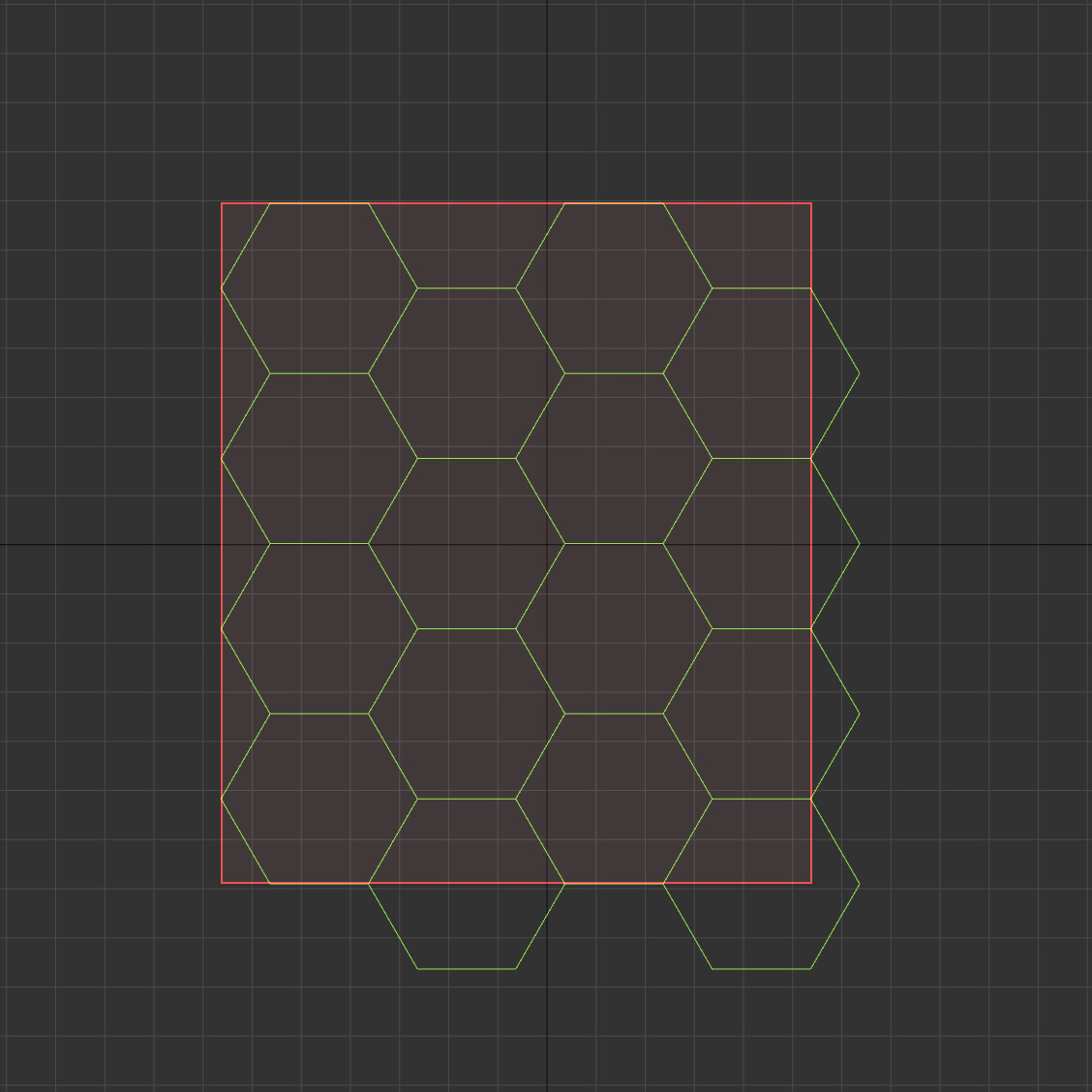

   Новый способ импорта Полигонального паттерна

Общие исправления:
   Исправлен баг с зависанием интерфейса ноды в 24 максе
   Мелкие исправления и повышение стабильности

QuickTiles 1.1.0.1 (4.08.2023)

   Добавлена поддержка версия для 3д макс 2018-2022

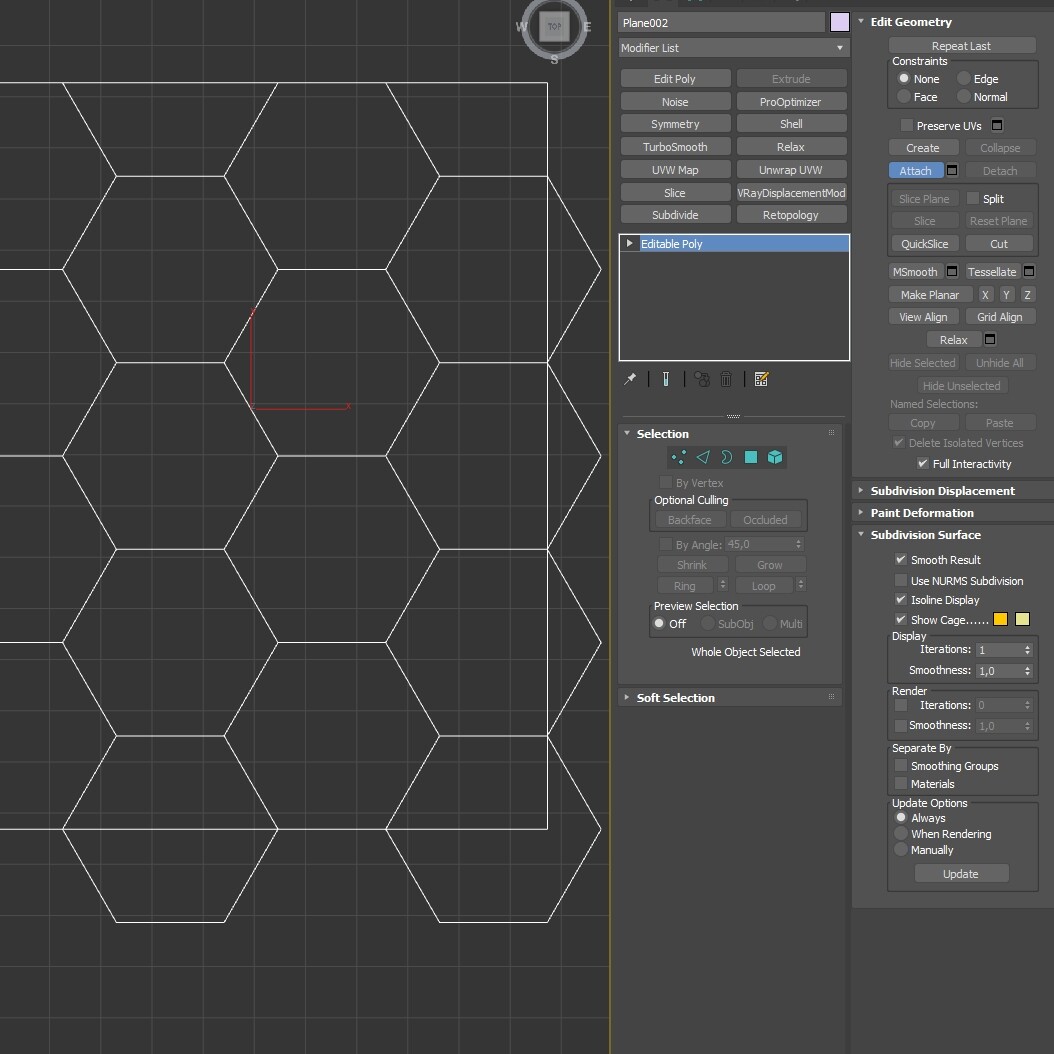

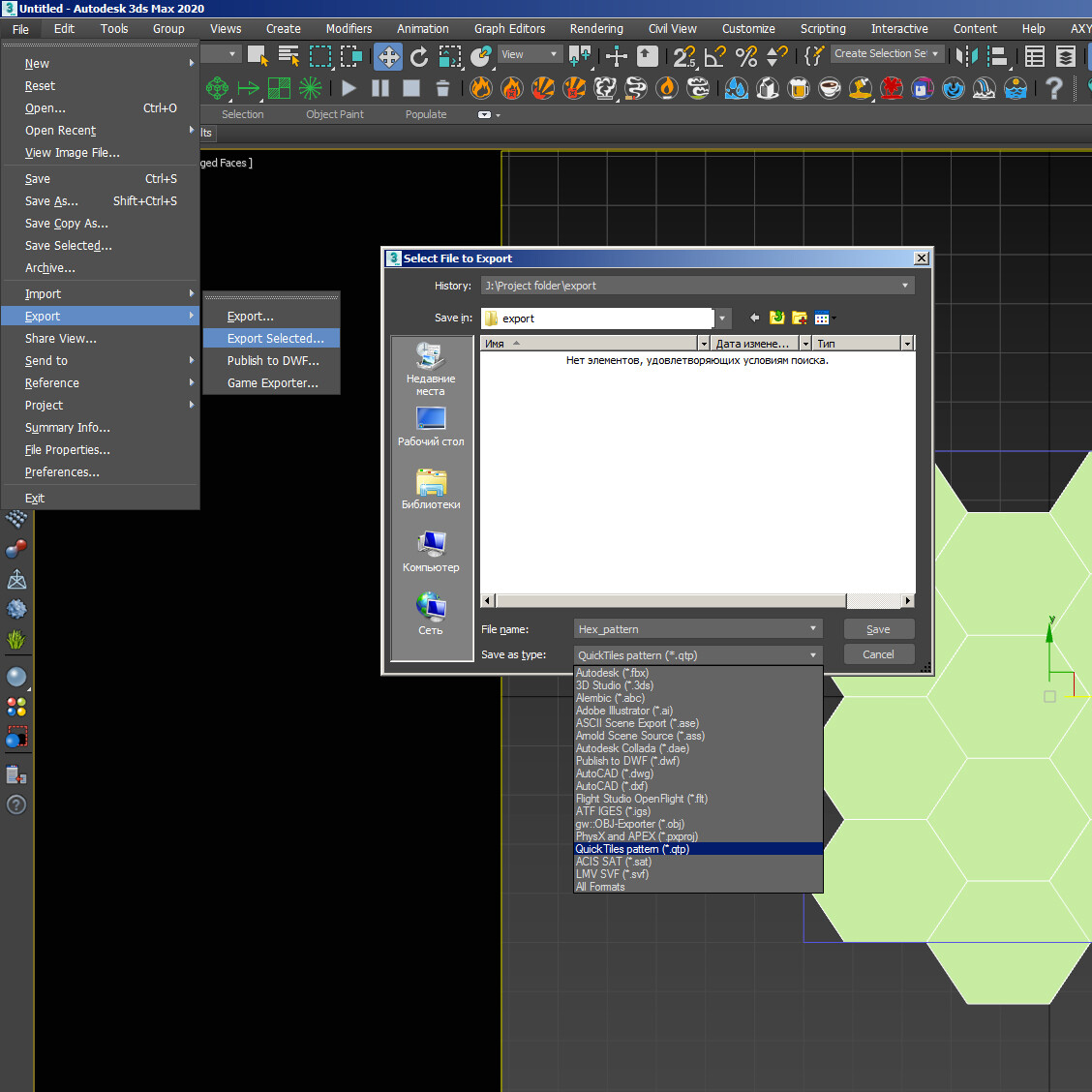

   Упрощен импорт полигональных паттернов
   Исправлена ошибка создания неровного края
   Новый режим настройки ориентации плиток - Ctrl+Shift+Click - в направлении вертекса
   Мелкие исправления и повышение стабильности

QuickTiles 1.1.0.0 (30.06.2023)

Добавлено общее:

   Версия для 3дмакс 2024
   QuickTiles Lister - общий список всех нод QT в сцене + возможность пакетной обработки
   Добавлена библиотека готовых пресетов со всеми настройками материала. Загрузил - и можно сразу рендерить.
   Дисплейсмент теперь обрабатывается в 16 бит. Это дает возможность работать с объемными гладкими поверхностями без артефактов, даже в отражениях.
   Полностью переделан алгоритм генерации скругления на краях плиток. Появилась возможность процедурно создавать объем плиток любой формы.
   Возможность отключения автоапдейт превью. Это значительно ускоряет настройку материала.
   В большом превью добавлена возможность переключения между каналами и апдейте превью и материала. Функции вызываются правым кликом мыши.
   Добавлены подсказки ко всем параметрам на русском и английском (включается в зоне About)

Добавлено слайсер:

   Значительно ускорена автонарезка (происходит за 1-2 секунды)
   Возможность установить на любой канал простой ровный цвет.
   Значительно упрощен механизм добавления индивидуальных плиток
   Добавлена функция Outline - равномерно изменяет размер выбранных плиток
   Автоудаление мелких мусорных плиток при автослайсе
   Теперь история операций в третьем режиме работает правильно

Добавлено Pattern Editor:

   При экспорте паттерна, плагин распознает заданные плиткам ID от 1 до 40
   Регулировка колесиком мыши размера стрелки при работе с инструментом Orient

Небольшие поправки

   На открытии сцены материалы теперь апдейтятся по очереди. Это ускоряет загрузку и повышает стабильность.
   При редактирование канала дифуза в слайсере (HSV) - цвет иконки в главном интерфейсе тоже поменяется
   Размеры в полях Result size не пропадают и меняются только по нажатию Update или при открытии большого превью
   При переименовании нод QT имя теперь сохраняется после перезагрузки сцены
   В зоне About теперь отображается точный срок лицензии (когда он меньше 30 дней)
   В окно Update добавили совет по включению Store to temp
   Добавлено предупрждение при удалении наборов в слайсере и PE
   Убраны артефактные микрошвы при установке всех швов на 0
   Плагин больше не рушит 3д макс, из-за отсутствия интернета

Библиотека:

   Оптимизирован размер файлов

   Сбалансирован оттенок и яркость некоторых карт

QuickTiles 1.0.9.1 (19.09.2022)

Добавлено:

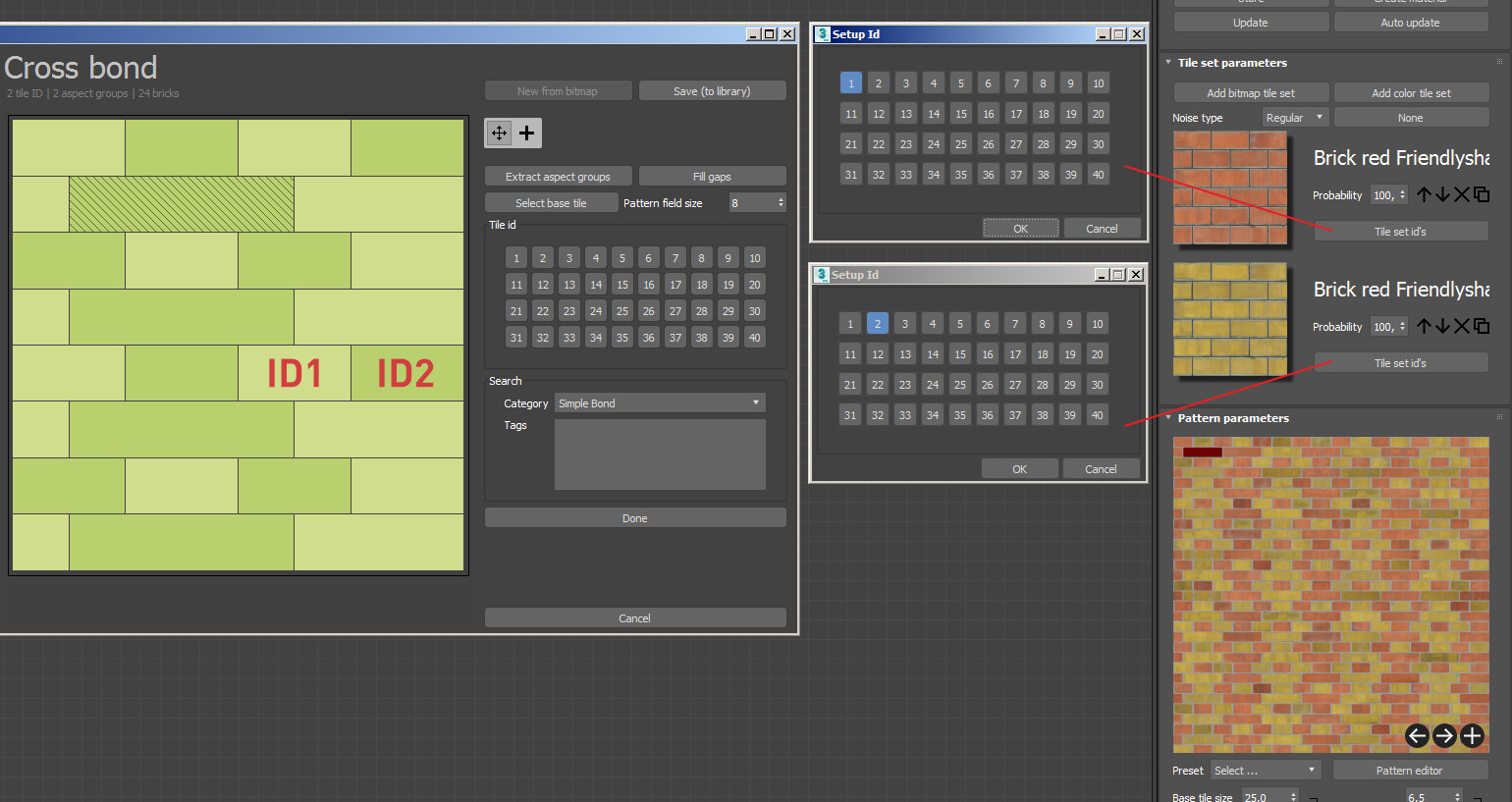

   Возможность задавать ID плиток внутри слайсера
   Возможность выделения всех плиток в заданном ID двойным кликом в слайсере и PatternEditor
   Возможность задавать принудительно направление плиток в слайсере и PatternEditor

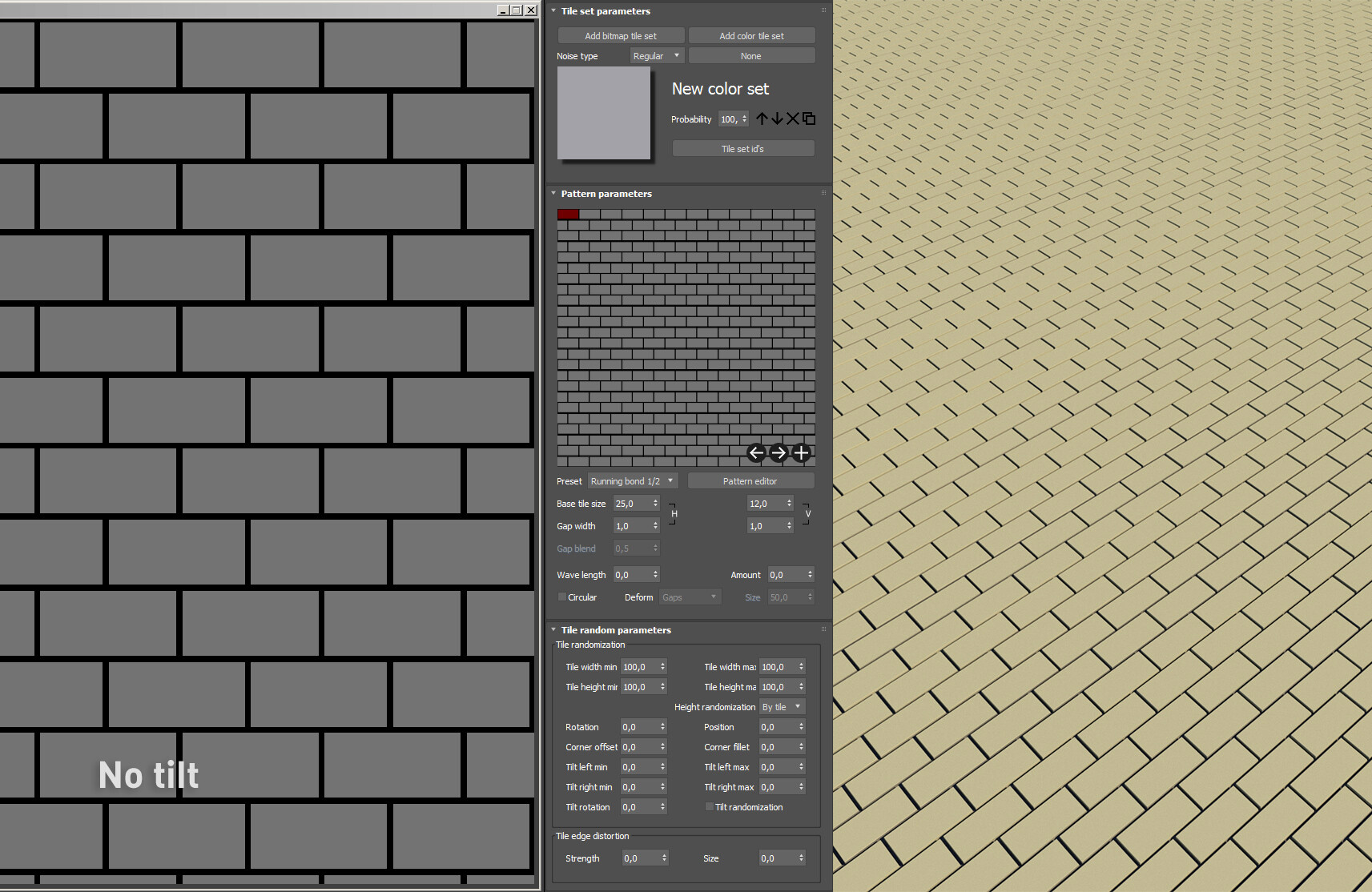

   Тилт дисплейсмента следует за направлением плиток
   Иконки в библиотеку слайсера
   Доработан механизм отмены действий в слайсере и PE
   Добавлена возможности перетаскивания текстур между слотами в слайсере
   При потере текстур в слайсере сохраняются их названия
   Упрощено создание полигональных паттернов

Исправлено:

   Контраст в Color correct в слайсере теперь работает аккуратнее
   Проблема выделением плиток в PE при масштабировании окна
   Добавили зум в окно автослайса и сделали его исходный размер небольшим
   Деформация плиток при работе в слайсере с вытянутыми текстурами
   Убрали вылет слайсера при создании новых плиток
   При удалении наборов из библиотеки раньше загружалась самая первая нарезка
   Значительно повышена стабильность плагина
   Повышена скорость работы плагина
   Повышена стабильность при переносе сцены и сохранении в другую версию Макса

Небольшие поправки

   Патчи стали более квадратные
   Добавили окошко статуса во время нарезки плиток в Слайсере
   Убрали вертикальное отзеркаливание средней части при работе алгоритма Crop/center
   Немного изменили параметры плагина по-умолчанию
   Немного изменили настройки базового материала в V-ray и CoronaLegacy
   Генерация плиток в слайсере при нарезке в 1 и 2 режиме стала аккуратнее

Библиотека:

   Оптимизирован размер файлов

   Сбалансирован оттенок и яркость некоторых карт

QuickTiles 1.0.8.3 (25.03.2022)

Добавлено:

  Функция Store to temp – после активации материал быстрее загружается и можно рендерить без лицензии
   Функция Store to scene – материал сохраняется в сцену и может быть передан на другой компьютер без дополнительных действий, а также рендерится без лицензии
   В режимах Store теперь всегда отображается Result size
   Возможность перенести библиотеку и темп файлы в другое место при установке
   Функция быстрого уменьшения карт в Слайсере – теперь вы можете использовать исходники меньшего размера, при этом значительно ускоряя работу. Дополнительного места на диске для этих файлов не требуется
   Добавлен поиск исходных текстур в случае потери. Теперь плагин ищет их в папке libs, а так же в папке проекта, рядом с макс файлом и папке maps

Исправлены баги и проблемы:
   Баг с пропадающими при регенерации рядами
   Баг с вылетом при генерации материалов 8K
   Библиотека паттернов – некоторые паттерны пропали в прошлой версии
   Вылет при переключении превью между каналами, если на канале не было исходника
   Вылет при попытке создать материал без выбранного паттерна

Улучшено:
   Значительно повышена стабильность работы
   Значительно повышена скорость генерации материала
   Значительно повышена скорость работы функции Store
   Значительно повышена скорость работы HSV в слайсере (добавлена мультипоточность)
   Нарезка и материал больше не сохраняются в сцене. Теперь QT не влияет на ее размер
   Увеличена точность распознавания, за счет отключения уменьшения карты. Теперь вы сами регулируете размер карт и можете распознавать быстро, или медленнее, но максимально точно

QuickTiles 1.0.8.2 (18.01.2022)

Добавлено:

   Блокировка интерфейса во время обновления материала

Исправлены баги и проблемы:

   Отображение паттернов во время масштабирования окна

   Маска рандомизации плиток не работала во время рендера

   Другие мелкие ошибки

QuickTiles 1.0.8.0 (7.12.2021)

Добавлено:

   Частичная мультипоточность. Скорость нарезки и апдейта значительно возросла

   Добавлена возможность создавать неквадратные паттерны

   Добавлена функция Save all QT to scene. После активации сцену можно передавать на другой компьютер. Другой пользователь должен иметь установленный плагин. Активная подписка не нужна!

   Добавлена возможность рендерить материалы QT после окончания подписки (для этого должен быть активирован Store)

Улучшено:

   Доработано распределение аспектных групп стало аккуратнее

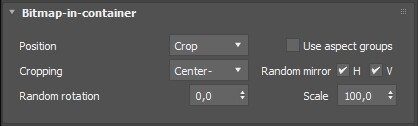

   В режиме Crop/Center при совпадении аспектных групп плитка переключается на Stretch

   Крупное превью теперь работает без ограничений – можно сделать любой зум и развернуть на весь экран

   Уточнены показатели рандомизации контейнеров

Небольшие доработки:

   Кнопки Delete, Ctrl+C, Ctrl+V теперь работают в 2022 максе как обычно (без Shift)

   Цвет шва на канале Roughness теперь по умолчанию белый

   Убрана кнопка Autoupdate

   Добавлено распознавание названий текстур по шаблону от Polygon

Исправлены баги и проблемы:

   Исправен интерфейс на 4К мониторах

   Исправлено появление «толстых» швов после закрытия/открытия сцены

   В PE и Слайсере при нажатии на пустой зоне, генерировались плитки

   Исправлен вылет при копировании ноды QT

   Исправлено: ноды QT после копирования оставались инстансами

   Исправлены нормали при круговых раскладках

   Исправлен вылет при включении круговой раскладки в полигональных паттернах

   При открытии окон Слайсера, PE и выбора цвета шва большое превью немного уменьшается

QuickTiles 1.0.7.4

Добавлено слайсер:

   Коррекция контраста в HSV слайсера

   Коррекция направления нормалей в HSV

   У стерки в слайсере добавлена функция включить все плитки

   В 3ds max 2022 в слайсере и PE работа кнопок Delete и копирования организована через Shift

Добавлено общее:

   Изменено положение кнопок в секции Generated texture settings

   В Corona 7 теперь создается CoronaPhysicalMtl

Исправленные проблемы:

   При копировании нод QT, они, в любом случае, оставались инстансами

   В слайсере при нажатии Enter плагин все время предлагал сбросить настройки

   Неправильная генерация нормалей швов

Мелкие доработки:

   Улучшено распознавание

   Немного ускорена работа HSV в слайсере

   Небольшие правки в слайсере при работе с вытянутыми текстурами

QuickTiles 1.0.7.3

Feature added:

   3d max 2022 support

   Individual tiles sets loading

   Subscription expiration notification. It will appear in the About section 5 days before the subscription end

   Improved layout algorithm. Now the plugin tries to take unique source tiles and place same tiles far from each other

   New Crop/Center algorithm. Now, for lengthening, the tile can be duplicated 2 or 3 times, and does not scale in height

Fixed problems:

   Slicing was not saved to the library if Plain texture was checked

   3d max crush when set zero dimensions of base tile or some other parameters. Now generation is disabled is this case

   3d max crash when working with QT in the compact editor mode, on the diffuse of the standard material in the Corona render

   The plugin didn't work on the last day of the subscription

   When saving QT to the bitmap, the texture was generated reflected

   Due to the new Crop/Center algorithm, vertical stripes appeared

   When copying tiles in the slicer, new tiles appears highlighted now

QuickTiles 1.0.7.1

Fixed problems:

   No warning message when trying to install plugin with working 3d max

   Convert all QT to textures didn't work with non-latin characters

   3dmax crush when trying to copy QuickTiles node

   Offset tiles appears in slicer when container cross the border line

   Copied QT nodes worked as instances

   Other minor bugs

QuickTiles 1.0.7.0

Features added:

   Slicer zoom

   Slicer HSV

   Save generated mask to file

   Slicer non-square preview

   Overlapping tiles autoslice

   Non-tiled tiles excluded from autoslice

   Select smaller tiles in slicer

   Select same aspect tiles in slicer

   Group disabling in slicer

   Full size texture preview in slicer

   Slicer tools hotkeys (Ctrl+1 - Ctrl+6)

   Procedural gap channels drag'n'drop

   "Update" button hotkey — ctrl+space

Mask creation speed up

Some icons changed

False activating message changed

Fixed problems:

   Pattern loss when canceling pattern editor

   Source gap size in all patterns

   Herringbone interactive pattern regeneration

   Minor bugs and crushes

QuickTiles 1.0.6.0

Fixed crush on empty texture viewport show

Fixed 3max 2018 tiles offset with 4K testures

Fixed vertical sliced elements excessive overlap

Fixed slicer second mode now called "Lines"

Fixed crush on mat.editor close/open

Loading accelerated

Fixed edit poly lags in 2021 max

Fixed "Convert all QT to plain textures" same file name issue

Плагин Quick Tiles полностью совместим и работает в 3d max версии с 2018 по 2025

На данный момент поддерживаются рендер движки: Vray, Corona, Fstorm

Работа с Fstorm

В связи со сложностью и спецификой работы Fstorm и подобных ему GPU рендер движков, первая версия QucikTiles не может работать с ним так же напрямую, как с Vray или Corona. Поэтому в отличии от них при создании материала в Fstorm, QT сохраняет текстуру в виде битмапов на жесткий диск, и потом автоматически подгружает их в Mat.editor в виде FstormBitmap. При этом нода QuickTiles не удаляется.

Для обновления текстур следует использовать функцию Save to plain texture. К сожалению, из-за ограничений Fstorm битмапы нужно будет обновить в ручную.

В случае использования функции Create Material, будет создаваться новый материал.

Не пытайтесь встроить QuickTiles на один из каналов материала Fstorm. Вкладывайте его на пустой слот Compact mat.editor или в пустое пространство Slate mat.editor

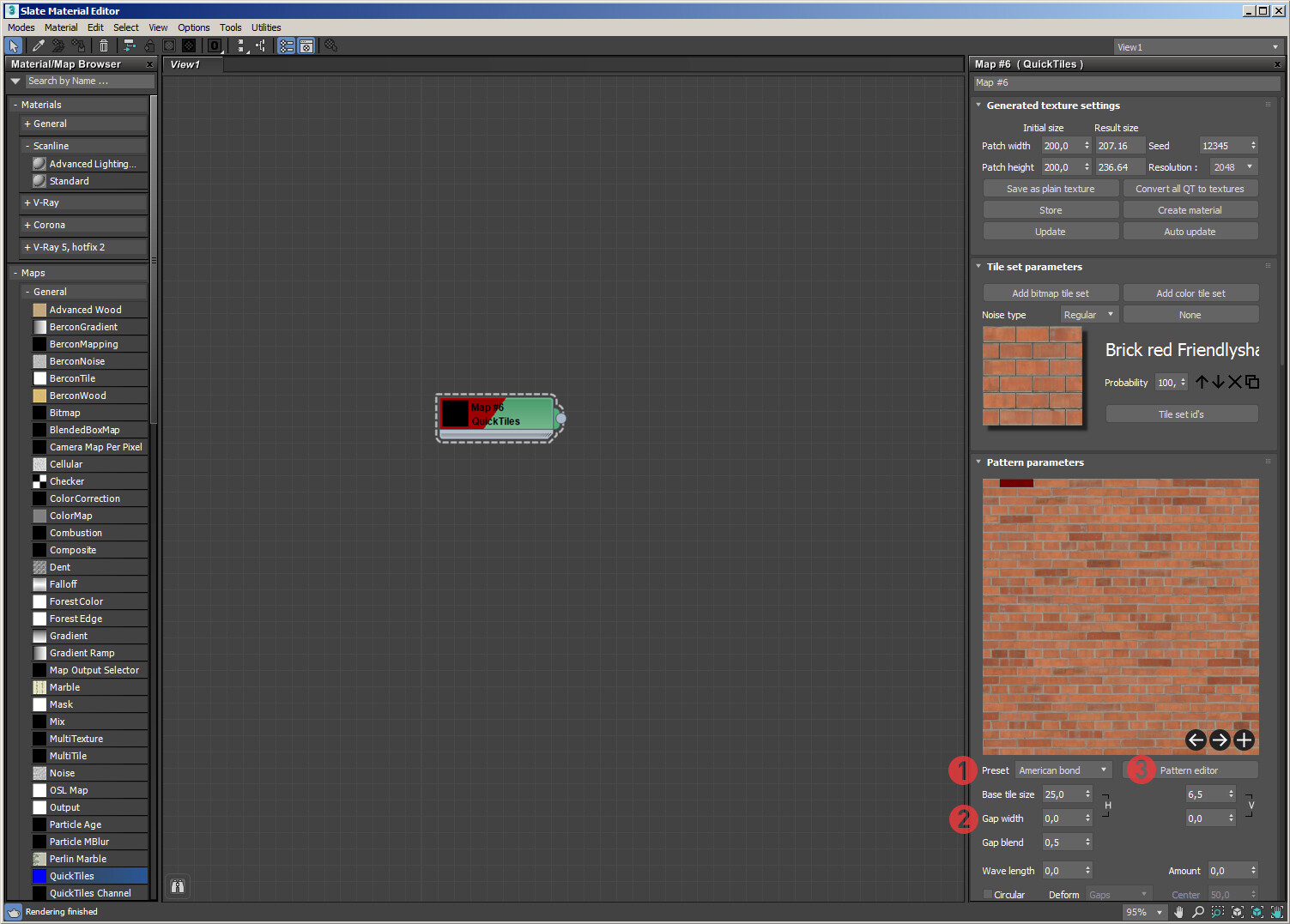

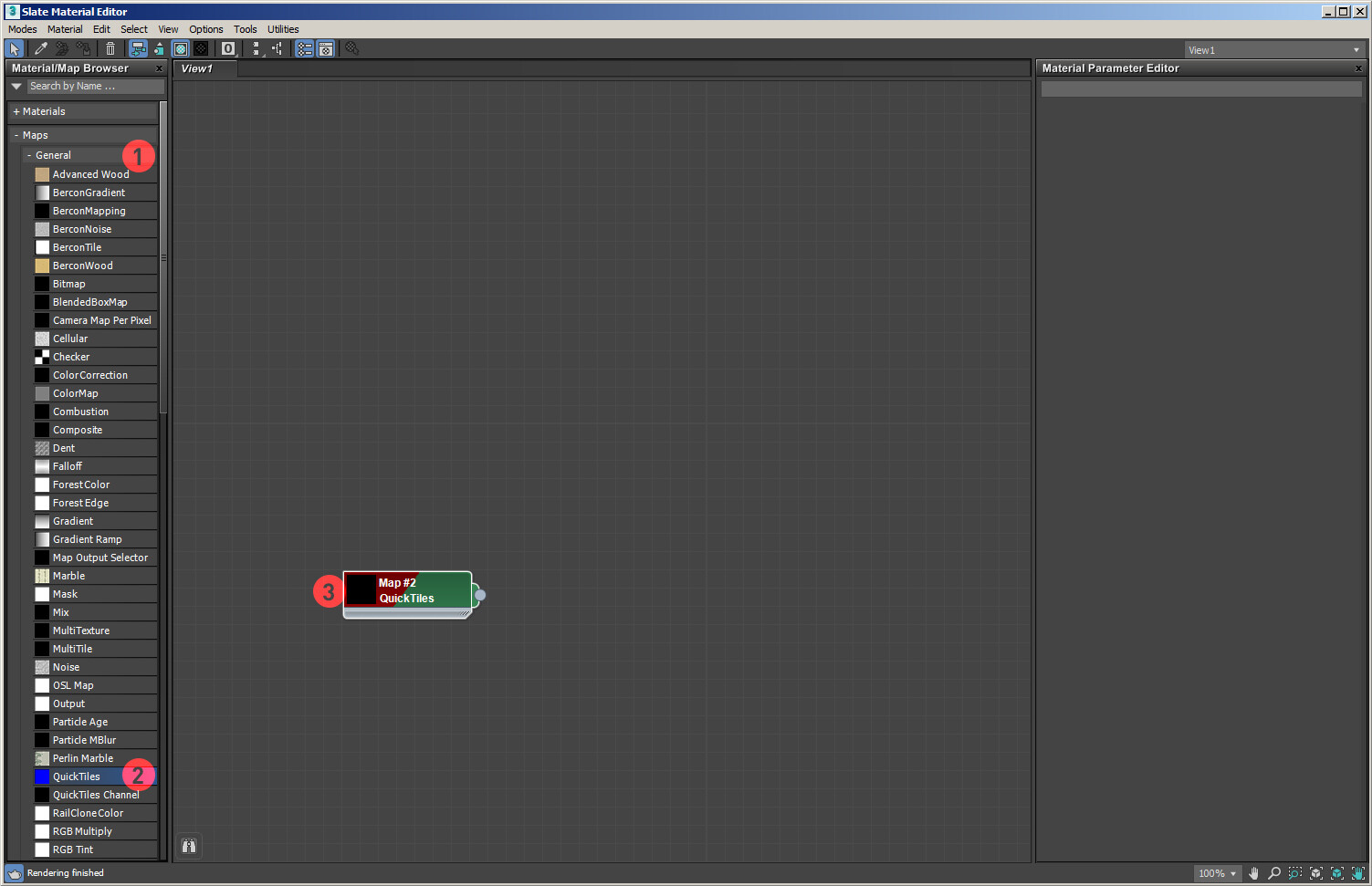

Настройка любого материала в QuickTiles начинается с добавления самой ноды QT. Она доступна из списка текстур General (1-2) в Compact и Slate material editor. Вам не нужно предварительно создавать материал и устанавливать QT на какой-либо канал. Добавьте ее в любой слот компактного мат.эдитора или любое место слейта (3).

После переходим в сам материал. По умолчанию тут заданы параметры удобные для начала работы. Первым шагом в настройке будет добавление набора плиток (1) и открытие Slice Editor (2).

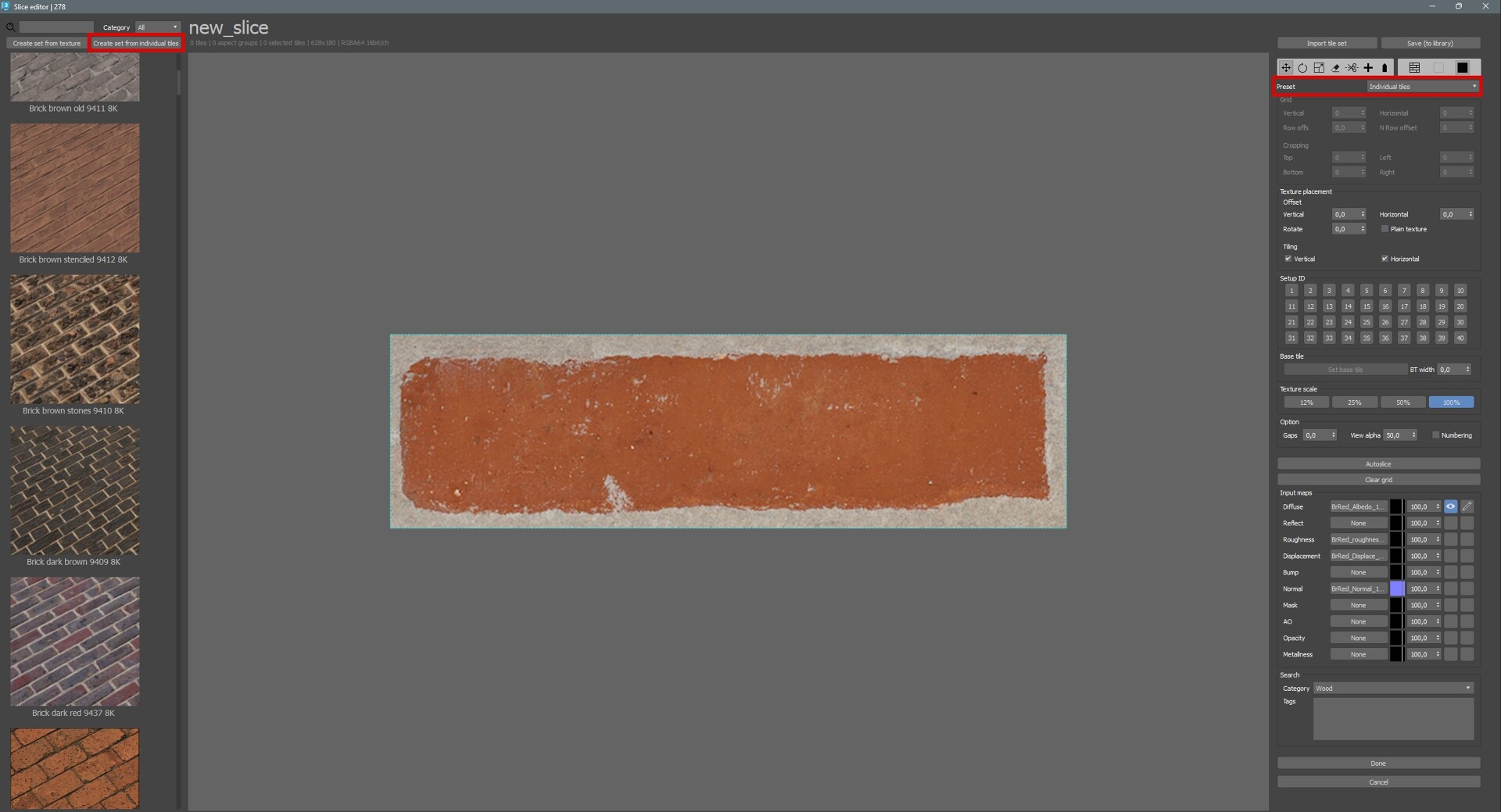

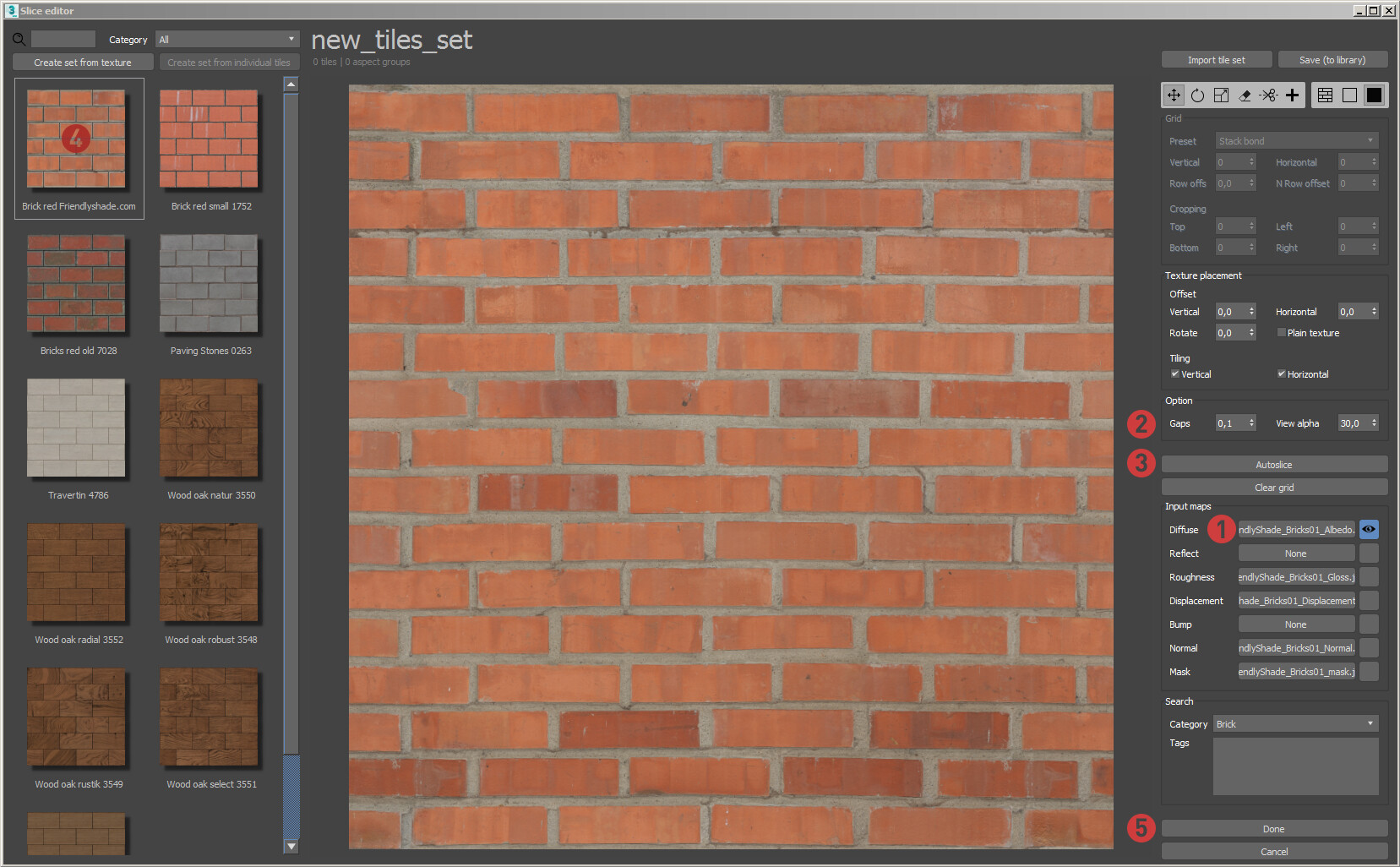

Slice Editor это модуль QuickTiles в котором вы вносите исходные текстуры и указываете границы плиток (либо что текстура бесшовная). Подробнее обо всех параметрах модуля читайте в разделе Slice Editor.

Внесение исходных текстур происходит в зоне Input maps (1). Вам нужно выбрать канал Diffuse, а остальные каналы распознаются и подгрузятся автоматически. После этого вы можете разметить плитки в ручную, или распознать их автоматически (подробнее об этом читайте в разделе Slice editor). Мы пойдем по более удобному пути и сделаем распознавание по каналу Маски. Установим значение Gaps (2) примерно на 0,7 — это укажет модулю распознавания примерную погрешность при склейке швов. И нажмем Autoslice (3). Распознавание по маске происходит почти мгновенно.

Так же, вы можете выбрать и добавить один из уже сохраненных шаблонов из библиотеки (4). После завершения работы, нажимаем кнопку Done (5). В этот момент происходит нарезка текстуры на плитки. Чем больше ваши исходники и количество каналов, тем больше времени займет процесс.

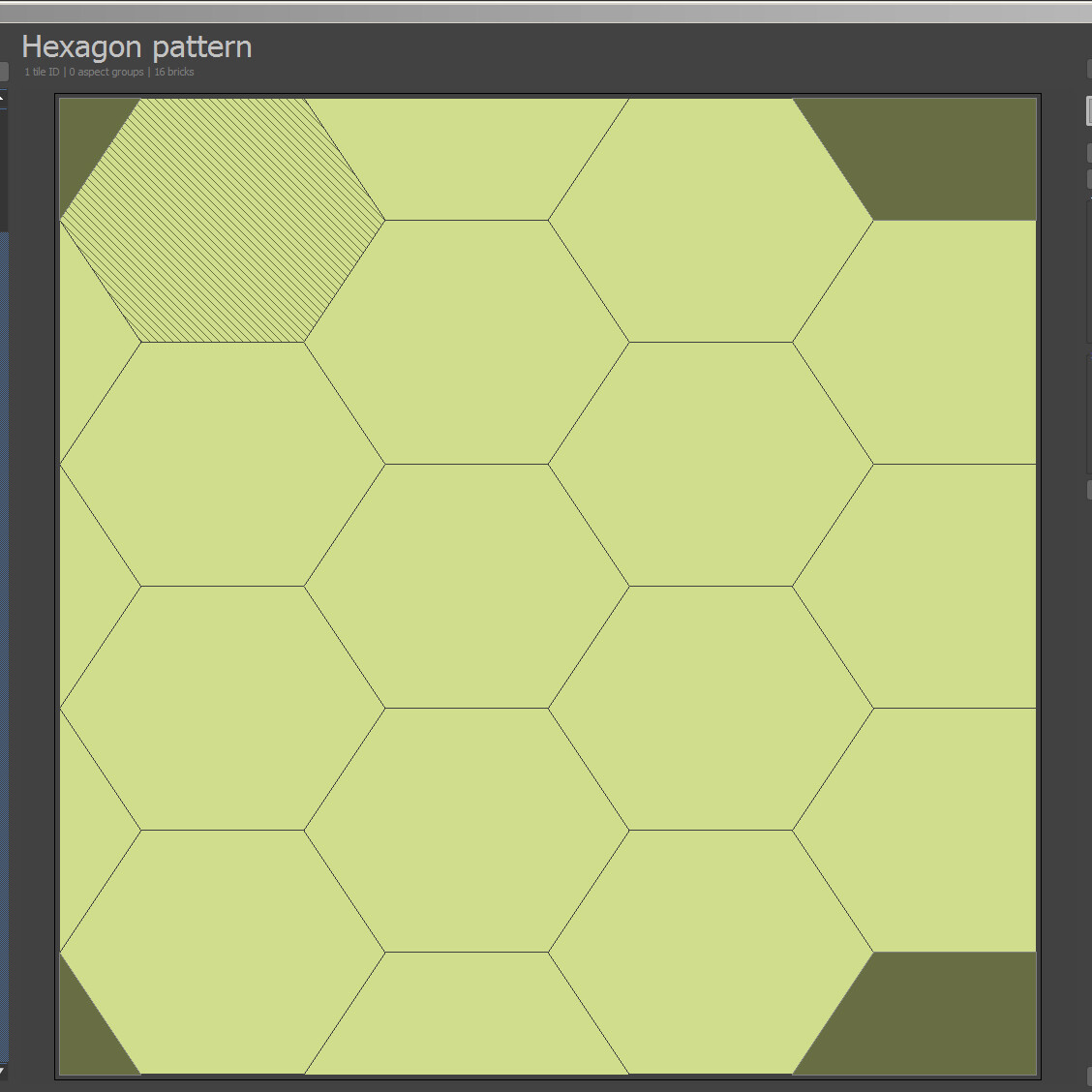

Следующий шаг — выбор паттерна вашей выкладки. Вы можете взять один из шаблонов (1), из выпадающего списка Preset, или открыть Pattern editor (3) и создать новый паттерн. Так же, для плиток у которых есть исходные швы, установим ширину процедурного шва на 0. Это отключит процедурный шов и включит смешивание исходных швов (2).

Для примера создадим в Pattern editor простейший узор. С помощью инструмента  создадим несколько плиток (1). Не забудьте уменьшить поле, до минимального необходимого размера (2). После создания базового узора, повторяющуюся часть можно заполнить кнопкой Fill gaps (3). Так же вы можете выбрать любой шаблон из библиотеки. После окончания работы нажмите кнопку Done (5).

Все подробности работы Pattern editor смотрите в соответствующем разделе.

По сути, наша текстура готова. Теперь мы можем произвести различные настройки во внутреннем интерфейсе, задать рандомизации и т.д. Для ориентира мы добавили облегченное превью текстуры.

Когда все готово, можно задать размер (1) и разрешение (2) выходного куска текстуры. Мы рекомендуем тестировать настройки на небольшом размере (2х2 метра, на 2048 px).

После нажимаем кнопку Update (3). В этот момент происходит построение и запись в temp готовой настроенной текстуры. Все изменения в материале и на рендере будут проявляться только после нажатия кнопки Update. Процесс создания текстуры может занять 2-3 секунды на небольших разрешениях, и 3-7 минут на топовых размерах 16-32К

После завершения процесса, нажимаем кнопку Create material. Плагин автоматически распознает ваш рендер движок (Vray, Corona или Fstorm), и создаст соответственный материал, правильной конфигурации. Каналы текстур будут добавлены в соответствии с исходниками.

Другие рендер движки будут добавлены позже.
Алгоритм работы с Fstorm, отличается от работы с Vray и Corona. См. раздел Совместимость/работа с Fstorm

На этом все! Материал создан и готов к настройке. QuickTiles работает с интерактивным рендером как в Vray, так и в Corona, так что можно смело использовать его в процессе. При повторном нажатии на Create material, будет создан еще один материал, так что будьте осторожны.

Quick Tiles channel это вспомогательная текстура, указывающая какой канал QuickTiles нужно подавать на материал. Дело в том, что 3д макс не может выдавать из одной текстуры, больше одного выхода. Поэтому, для того чтобы не генерировать и не настраивать каждый канал материала отдельно, мы создали схему, в которой главная текстура QuickTiles подает сразу все каналы, а ноды QuickTiles channel выбирают и передают дальше только нужный.

Интерфейс самой ноды очень прост:

В структуре материала она располагается между главной нодой QT и материалом. В ее интерфейсе всего два параметра — выпадающий список с названиями каналов на выбор, и слот для подключения главной текстуры QT.

Внимание! При подключении карт нормалей, вам не нужно включать исправление гаммы, так как нода QTC исправляет гамму автоматически.

В данной вкладке содержатся технические настройки, отвечающие за размер и разрешение создаваемой текстуры, а так же кнопки сохранения и обновления текстур.

Patch width — ширина создаваемой текстуры в единицах сцены

Patch height — высота создаваемой текстуры в единицах сцены

Initial size — поле для ввода желаемого физического размера создаваемой текстуры

Result size — поле в котором отображается получившийся физический размер текстуры
Работает только при открытом увеличенном превью

В связи со сложностью механизма образования кладки и стремлением создать текстуру в которой плитки будут максимально близки к заданному пользователем размеру, невозможно точно попасть в заданный пользователем размер куска. Для этого были созданы поля желаемого и итогового размера. Подробнее об этом читайте в разделе «Механизм образования текстуры»

Иконка открытия QuickITiles листера. В нем вы можете найти список всех нод QuickITles в сцене и выполнить с ними пакетные операции. Подробнее читайте в разделе QuickTilesЛистер.

Seed — число рандомизации. Меняет вариант рандомизации текущих настроек.

Resolution — разрешение создаваемой текстуры в пикселях.

Update — генерирует текстуры каналов соответственно с настройками ноды QuickTiles

Create material — создает материал на основе загруженных каналов текстуры. Требуемый тип материала определяется автоматически для Vray и Corona. Для FStorm сохраняются отдельные

Save as plain texture — сохранение получившейся текстуры в обычный Bitmap. По умолчанию все каналы сохраняются в JPG 8-bit, кроме Normal и Displacement, которые сохраняются в PNG 16-bit. Чтобы сохранить текстуру в другой формат, выберете интересующий вариант при задании имени и места сохранения файлов.

Store to temp — сохраняет текстуру QT в специальный темп файл. При следующем открытии сцены текстура не генерируется, а считывается из файла. Это значительно сокращает время открытия. При этом интерфейс блокируется — для разблокировки повторно нажмите кнопку Store. Созданный темп файл будет удален.

Сохраненные таким образом материалы будут рендерится даже без активной подписки.

После активации функции Store to temp, в нижней части секции появится название файла, который был создан в папке C:\User\QuickTiles\Temp

Store to scene — сохраняет текстуру QT в файл сцену (.max). При следующем открытии сцены текстура не генерируется, а считывается из файла сцены. Это значительно сокращает время открытия. При этом интерфейс блокируется — для разблокировки повторно нажмите кнопку Store. Материал будет удален из файла сцены. Эта операция увеличивает размер сцены.

Сохраненный таким образом материал можно легко передавать со сценой на другой компьютер, и он так же будет рендериться без активной подписки.

Load preset — загрузить полностью готовый материал QuickTiles из библиотеки пресетов

Save preset — сохранить текущие настройки материала QuickTiles в библиотеку пресетов

Единицы измерения

Из-за сложных технических особенностей QuickTiles мы рекомендуем вам работать в нем, как-будто вы используете сантиметры, в качестве сценических единиц. В таком случае, внешний вид быстрого превью будет более правильный.

Например, если вам нужно создать текстуру паркета 2000х2000 мм, с размером доски 600х60 мм, установите значения 200х200 для Initial Patch size, и 60x6 для размера базовой плитки. При наложении на поверхность, установите маппинг 2000х2000 мм.

Вместе с плагином QuickTiles все пользователи получают бесплатную библиотеку полностью настроенных и готовых к работе Пресетов. Она доступна по нажатию кнопку Load preset в свитке Generated texture settings.

Библиотека открывается в отдельном окне. ее интерфейс состоит из следующих элементов
1. Окно поиска. Будут найдены текстуры содержащие в названии или тэгах все слова введенные в строку.
2. Категория — в списке текстур останутся только те, что принадлежат к выбранной категории
3. Размер иконки превью — выбирайте удобный для вас размер превью. Посмотреть превью в полном размере можно зажав Ctrl и кликнув на правую кнопку мыши.
4. Цветовые образцы — в списке останутся только текстуры с содержащие в свойствах выбранные цвета.
5. Download all — скачать все текстуры библиотеки. ВНИМАНИЕ! Вся библиотека QuickTiles содержит около 30 гб текстур и постоянно увеличивается. Скачивание займет значительное время. Не закрывайте 3д макс до окончания процесса, иначе он прервется.
6. Latest — категория текстур заполняемая производителем. тут появляются недавно выпущенные текстуры
7. Favorites — Избранное. Категория заполняемая пользователем. Вы можете добавить сюда любимые текстуры, которыми часто пользуетесь.
8. Presets — все прочие текстуры в библиотеке.
9. Иконка пресета. Показывает внешний вид материала, который будет загружен. В правом верхнем углу может располагаться стрелка загрузки. Это значит что текстуры от данного пресета не сохранены на вашим жестком диске, и будут загружены при двойном клике на пресет. Кроме того, это может обозначать что текстуры данного пресета были обновлены и доработаны, и также, будут повторно скачаны с заменой старых при двойном клике.

При нажатии на правую клавишу мыши на любой из иконок вы вызовете контекстное меню пресета. Два первых пункта доступны для всех пресетов:
Duplicate — дублировать
Favorite — добавить в избранное
Остальные доступны только для пользовательских пресетов:
Rename — переименовать
Delete — удалить
Latest — добавить в Последние
Set preview — установить превью
Set tags — установить Тэги
Set category — установить категорию
Set color — выбрать один или несколько цветов из списка

Листер QuickTiles это список всех нод внутри сцены, и инструмент для проведения пакетных операций с ними.

В верхней части интерфейса располагаются кнопки выполнения команд:
1. Иконка Стрелки — обновление списка нод и их свойств
2. Store to temp — сохранение в темп всех выбранных нод
3. Store to scene — сохранение всех выбранных нод в сцену
4. Select objects — выбор всех объектов, на которые наложен материал QuickTiles
*если нода QuickTiles наложена через мультиматериал, то будут выделены все объекты, на которые наложен весь мультиматериалл целиком.
5. Update — обновить все выбранные ноды
6. Иконка Список — выбора всех нод в Листере
7. Import to SME — импортировать выбранную ноду в material editor
8. Convert to JPG — конвертировать все выбранные ноды в обычные битмапы, с автоматической заменой их в материале.
9. Delete — удалить все выбранные ноды
10. Slice and Update — обновить выбранные ноды и нарезки внутри них (полезно при открытии старых сцен)

В нижней части интерфейса располагается список нод внутри сцены
1. Первый столбец — название ноды. Двойной клик дает возможность переименовать ноду прямо из листера.
2. Статус Store
3. Физические размеры созданного патча
4. Разрешение созданного патча

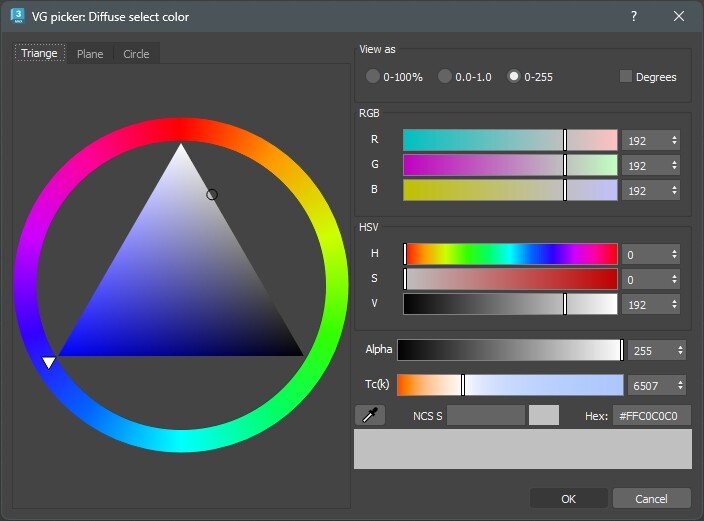

Начиная с версии 1.4.0.0, вместе с плагином QuickTiles, в систему устанавливается расширенный инструмент выбора цвета от нашего разработчика VG. По умолчанию КолорПикер активирован только в плагине, но Вы можете использовать его в любой части 3д макс, установив его как дефолтный в пункте Customize/ Preference/ General/ Color Selector/ VG Color Picker.

Пикер работает по лицензии плагина, поэтому в случае прекращения подписки, также будет деактивирован.

Пикер имеет три основных режима работы поля выбора цвета - Треугольник, Квадрат и Круг. Используйте вариант, который больше соответствует Вашим визуальным предпочтениям. Переключение между режимами осуществляется в левом верхнем углу.

В правой части интерфейса, пункты описываются сверху вниз.

View as - варианты числового описания цвета

RGB - отображение каналов выбранного цвета в системе компонентов Red Green Blue

HSV - отображение каналов выбранного цвета в системе компонентов Hue Saturation Value

Alpha - возможность задать прозрачность цвету. Работает не во всех рендер движках

Tc(k) - температура, в Кельвинах. Шкала для быстрого выбора цвета в классической системе оттенков источников света.

Для удобства работы, в наш цветовой пикер встроены распространенные виды цветовых библиотек. Работа с ними организованна в нижней части Пикера

NCS S - выбранный вариант цветовой бибилотеки

1030-G90Y - Имя выбранного цвета. По нажатию ПКМ - выбор варианта цвета из библиотеки

При выборе цвета из библиотеки, КолорПикер автоматически переместит указатель мыши, на наиболее близкий к текущему цвету оттенок.

Малое окошко цвета - цвет из библиотеки, наиболее близкий к текущему оттенку. Кликните ЛКМ для выбора в качестве текущего цвета.

HEX - код цвета по HEX

Выпадающий список (Caparol, Ceresit и т.д.) - варианты цветовых цветовых библиотек

Hide name - убрать имена цветов палитры

S (правый верхний угол) - выбор подварианта цветовой палитры

Крупные цветовые примеры в нижней части Пикера - слева, текущий выбираемый цвет, справа - цвет, бывший в момент открытия Пикера.

Для распределенного рендеринга:

1. Установите плагин QuickTiles на все рендер ноды

2. Активация плагина на доп. компьютерах не требуется.

3. Активируйте во всех материалах QuickTiles функцию Store to scene

4. Готово, можно рендерить!

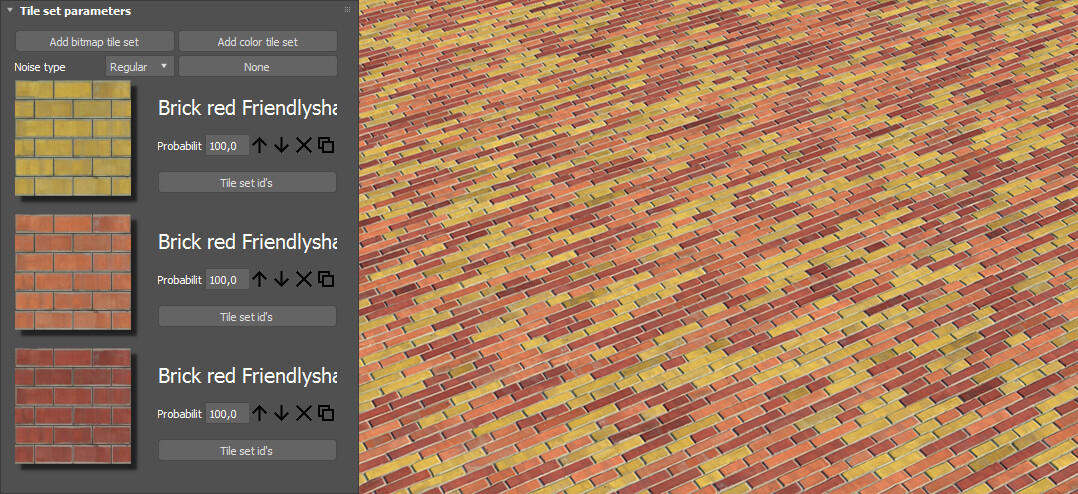

В данной вкладке вы можете добавить наборы плиток и отрегулировать параметры их распределения.

Add bitmap tile set — добавляет пустой набор плиток-битмапов

Add color tile set — добавляет пустой набор одноцветных плиток

Noise type — выбор между простым равномерным смешиванием наборов плиток и пользовательской картой. (см. примеры ниже)

Поле None — добавление пользовательской карты смешивания наборов.

Add tiles — открывает редактор нарезки плиток-битмапов (Slice editor, далее SE).

Bitmap set — тут можно задать имя выбранного в SE набора плиток.

Probability — частота появления плиток данного набора в итоговой текстуре. Работает если добавлено более одного набора.

 — измените положение набора в стеке, перетягивая его за этот значок. От положения зависит позиция плиток при использовании пользовательской карты распределения (см. примеры ниже)

 — удаление набора.

 — дублирование набора.

Tile set id's — открывает окно выбора ID номеров плиток паттерна, в которые будет распределяться данный набор. Можно выбрать один или несколько номеров.

Подробнее об этом смотрите раздел Tile ID

Цветовое поле — открывает настройки каналов одноцветного набора.

Color set  — тут можно задать имя одноцветного набора.

Diffuse, reflect, roughness... — задание цветов и шума каналов набора. Если оставить абсолютно черный цвет, канал не будет генерироваться.

Примеры использования пользовательских карт распределения наборов плиток

Пример 1. Noise type — regular, три набора битмапов.

Пример 2. Noise type — Custom map, Gradient, три набора битмапов.

В качестве пользовательской карты распределения наборов можно использовать любое черно-белое изображение. В итоговой текстуре наборы плиток будут распределяться по диапазону оттенков серого соответственно положению в стеке. Чем ниже находится набор, тем в более темную область изображения он будет распределяться. И наоборот - верхние наборы соответствуют светлым зонам пользовательской карты распределения. На примере вы можете видеть, что желтые кирпичи, расположенные в верхней части стека появились в самой светлой части градиента.

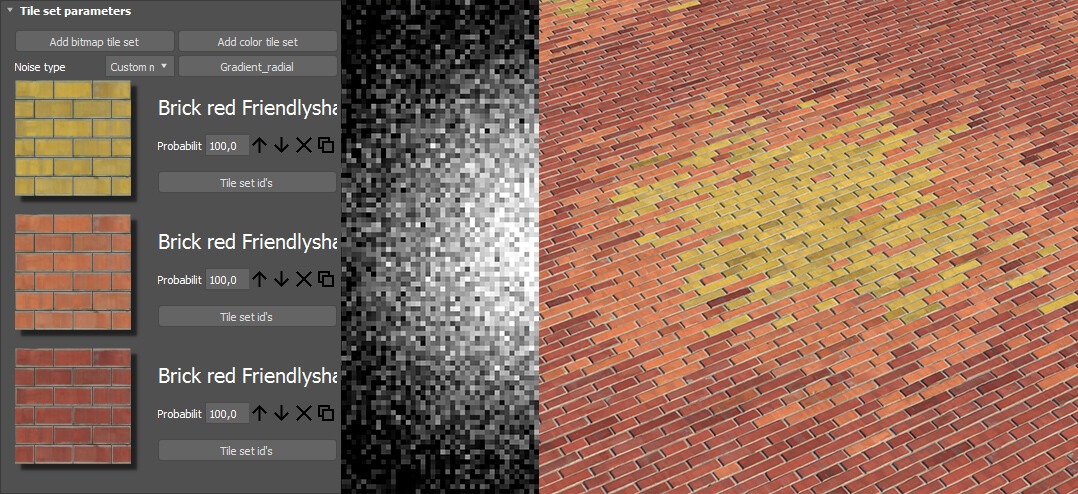

Пример 3. Noise type — Custom map, Radial gradient, три набора битмапов.

Пример 4. Noise type — Custom map, Clouds noise, три набора битмапов.

Весь процесс работы в QuickTiles можно разделить на три части: первая — внесение исходных текстур, вторая — создание нового рисунка раскладки (паттерна), и третья — настройка деталей и рандомизаций раскладки.

Slice editor (SE) это небольшой дополнительный модуль в котором осуществляется первый этап работы — внесение исходных текстур и их нарезка на отдельные плитки. Тут можно добавить или изменить исходники, сохранить или извлечь наборы из библиотеки, распознать отдельные плитки автоматически или указать их в ручную, а так же отредактировать нарезку. Так же есть возможность импортировать или экспортировать готовую нарезку.

SE состоит из трех секций. Слева, в красной зоне — библиотека нарезок. Тут отображаются все сохраненные и импортированные пользователем нарезки, а так же нарезки поставляемые в комплекте плагина.

По центру, в желтой зоне — окно вьюпорта, где отображается выбранный канал текстуры и созданная нарезка.

Справа, в синей зоне — настройки нарезки и исходной текстуры. Разберем состав всех элементов подробнее.

Библиотека нарезок

 — поиск по названию и тегам.

Category — выбор категории нарезок.

Create set from texture — создание новой нарезки из цельной текстуры. Обнуляет интерфейс и все настройки.

Create set from individual tiles — создание нарезки из массива уже нарезанных плиток.

 Иконка готовой нарезки, сохраненной в библиотеке.

Двойной клик по иконке — загрузит нарезку и все настройки в SE. Клик правой клавишей вызовет контекстное меню.

Duplicate — дублирует набор в библиотеке

Rename — переименование набора в библиотеке

Delete — удаление набора

Save to file — экспорт набора (при экспорте, в файл записываются исходные битмапы, так что передавать их отдельно не нужно)

Set custom preview — установка пользовательской иконки для выбранного набора. Можно устанавливать изображения любого формата, плагин сам уменьшит его, и подрежет до квадрата.

Set default preview — сброс пользовательской иконки до стандартной.

 Настройки нарезки и исходной текстуры

Import tile set — импорт готовой нарезки из файла. При импорте, сохраненные в файле готовой нарезки исходные битмапы распакуются в папку C:\Users\your_user\QuickTiles\libs

Save (to library) — сохранение нарезки с настройками в библиотеку. При сохранении в библиотеку, исходные битмапы не дублируются, и подгружаются из того места, где они были изначально. Поэтому не удаляйте и не перемещайте исходные битмапы, использованные для создания нарезки, иначе нарезка будет загружаться пустой.

Сохранить или изменить исходные файлы библиотеки нельзя.

 — инструменты для создания и редактирования нарезки

 — режимы создания и редактирования нарезки

 — Режим 1, генерация сетки. В этом режиме вы можете создать сетку из линеек по которым будет производиться нарезка и отодвинуть ее от краев. Инструменты и ручное редактирование тут недоступны.

Preset — выбор шаблона сетки — стандартный, елочка или индивидуальные плитки

Vertical — количество вертикальных линеек

Horizontal — количество горизонтальных линеек

Row offset — расстояние на которое смещается ряд

N row offset — количество смещаемых рядов

Обычно нам необходимо нарезать текстуру, где исходные плитки не находятся друг под другом, а смещены на то или иное расстояние. Например кирпичи часто кладут смещая на 50% каждый второй ряд, а ламинат, со смещением каждого второго ряда на 1/3, а каждого третьего, на 2/3. Функции Row offset и N row offset позволяют создавать сетку для подобных раскладок. Если вы зададите смещение 66 и номер ряда - 2, то получите сетку как на примере. Каждый второй ряд от исходного будет смещен на 66%, а каждый первый, на половину этого расстояния.

Cropping — параметры смещения сетки от краев вьюпорта.

Top — отодвигает сетку от верхнего края

Bottom — отодвигает сетку от нижнего края

Left — отодвигает сетку от левого края

Right — отодвигает сетку от правого края

 — Второй режим — режим ручного редактирования сетки. В этом режиме вы можете вручную смещать линии нарезки, подстраиваясь под несовершенства текстуры. Тут доступна часть инструментов.

 — инструмент Move. Смещает горизонтальные линейки по всей длине сетки, а вертикальные в приделах двух ближайших горизонтальных.

 — инструмент Erase. Удаляет линейки. Горизонтальные удаляются по всей длине сетки, оставляя в качестве вертикальных линеек те, что были выше.

 — инструмент Cut. Добавляет новые линейки. Для создания горизонтальной линейки, наведите курсор на ближайшую вертикальную и вы увидите превью. Для создания вертикальной линейки, наведите на существующую горизонтальную.

Функции Preset, Vertical, Horizontal, Row offset, N row offset и Cropping во втором и третьем режиме заблокированы.

Возвращение в предыдущий режим из последующих отменит все сделанные изменения.

 — Третий режим — режим ручного редактирования отдельных плиток. В этом режиме вы можете вручную смещать готовые плитки, вращать их, удалять, разрезать и т.д. Тут доступны все инструменты.

Контекстное меню инструментов

Select smaller — выделение всех плиток значительно меньшего размера. Полезно при чистке после автонарезки.

Select same aspect — выделение всех плиток, с идентичным соотношением сторон

Select same ID — выделит все плитки в том же ID

Mark all — отключить все плитки (только для инструмента стерка)

Unmark all — включить все плитки (только для инструмента стерка)

 — инструмент Move. Смещает плитки. Для выбора нескольких плиток используйте Ctrl. Так же для перемещения можно использовать стрелки клавиатуры.

 — инструмент Rotate. Вращает плитки вокруг центра.

 — инструмент Scale. Растягивает плитку за выбранную сторону. Повернутые плитки будут растягиваться в локальных координатах.

 — инструмент Erase. Выключает плитки, отмечая их черным цветом. Такие плитки не будут использоваться в раскладке, при этом они могут быть включены в любой момент. Erase+Shift — полное удаление плитки. Так же плитку можно удалить клавишей Delete.

 — инструмент Cut. Разрезает плитку вертикально. Cut+Ctrl — разрезает по горизонтали.

 — инструмент Create. Создает новую плитку путем растягивания.

В этом режиме работает копирование плиток через Ctrl+C/Ctrl+V, а так же шаги назад через Ctrl+Z.

 — инструмент Set orient. Дает возможность задать пользовательскую ориентацию плитки.

По умолчанию, ориентация плиток задается перпендикулярно длинной стороне контейнера. При однократном нажатии на плитку, появится стрелка показывающая направление по умолчанию.

Для изменения направления перемещайте курсор мыши, при нажатой левой кнопке, так же, как если бы хотели вращать саму плитку. При этому, стрелка направления будет вращаться с шагом в 45 градусов.

Для вращения на произвольный угол, зажмите клавишу Shift.

Для выравнивания стрелки перпендикулярно любой грани контейнера — Alt+Click

Для выравнивания стрелки по направлению к указанному вертексы — Ctrl+Shift+Click

Для выравнивания стрелки вертикально вверх — Ctrl+Click

Для сброса направления до дефолтного, и удаления стрелки — двойной Click

Данная функция полезна при размещении плиток сложной, несимметричной формы, а так же в случаях когда необходимо соблюсти определенное направление рисунка.

Заданное в Слайсере направление, будет соответствовать направлению заданному в Pattern editor.

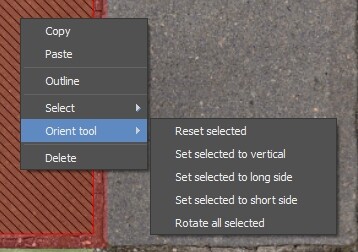

Контекстное меню инструмента Orient

Reset selected — сбрасывает направление всех выбранных плиток до дефолтного. Стрелка скрыта.

Set selected to vertical — устанавливает направление всех выделенных плиток на строго вертикальное.

Set selected to long side — устанавливает направление всех выделенных плиток под 90 градусов к длинной стороне контейнера

Set selected to short side — устанавливает направление всех выделенных плиток под 90 градусов к короткой стороне контейнера

Rotate all selected — поворачивает направление всех плиток на заданный угол

*При использовании функции, часто необходимо отключить рандомное отражение плиток и переключиться в режим Stretch в секции Bitmap-in-container.

**После использования инструмента Rotate, необходимо повторно задать направление плитки.

В третьем режиме работает выпадающее меню (правый клик мыши)

Copy - копировать выбранные плитки. Копировать можно из одного набора в другой

Paste - вставить скопированные плитки

Outline - расширить или сузить выбранные плитки, равномерно, или отдельно по ширине или высоте.

Select all - выбрать все плитки

Invert selected - инвертировать выделение

Select smaller - выделить все плитки, значительно меньшие по размеру чем текущая

Select same ID - выбрать все плитки в том же ID что и текущая (та же функция - двойной клик на плитке)

Select same aspect - выбрать все плитки в том же аспекте, что и текущая

ВАЖНО: создавайте плитки так, чтобы голубая зона перекрывала поверхность плитки и не заходила на шов.

Далее указаны параметры, не зависящие от режима нарезки.

Texture placement

Vertical offset — смещение текстуры по вертикали

Horizontal offset — смещение текстуры по горизонтали

Rotate — вращение текстуры

Plain texture — включите этот параметр если вы хотите рандомно распределить внутри контейнеров текстуру, в которой изначально нет швов, например мраморную или гранитную плиту, бетон, камень, дерево и т.д. Другие настройки нарезки в этом случае не требуются и будут заблокированы.

Tiling vertical — указывает что текстура бесшовная по вертикали

Tiling horizontal — указывает что текстура бесшовная по горизонтали

Setup ID — здесь можно задать ID плиток непосредственно в слайсере. Это удобно для распределения сложных наборов, имеющих плитки различных форм, цветов и размеров, например таких как Оригами, Трапеция или Тиара.

Двойной клик по плитке выделит все плитки в том же ID

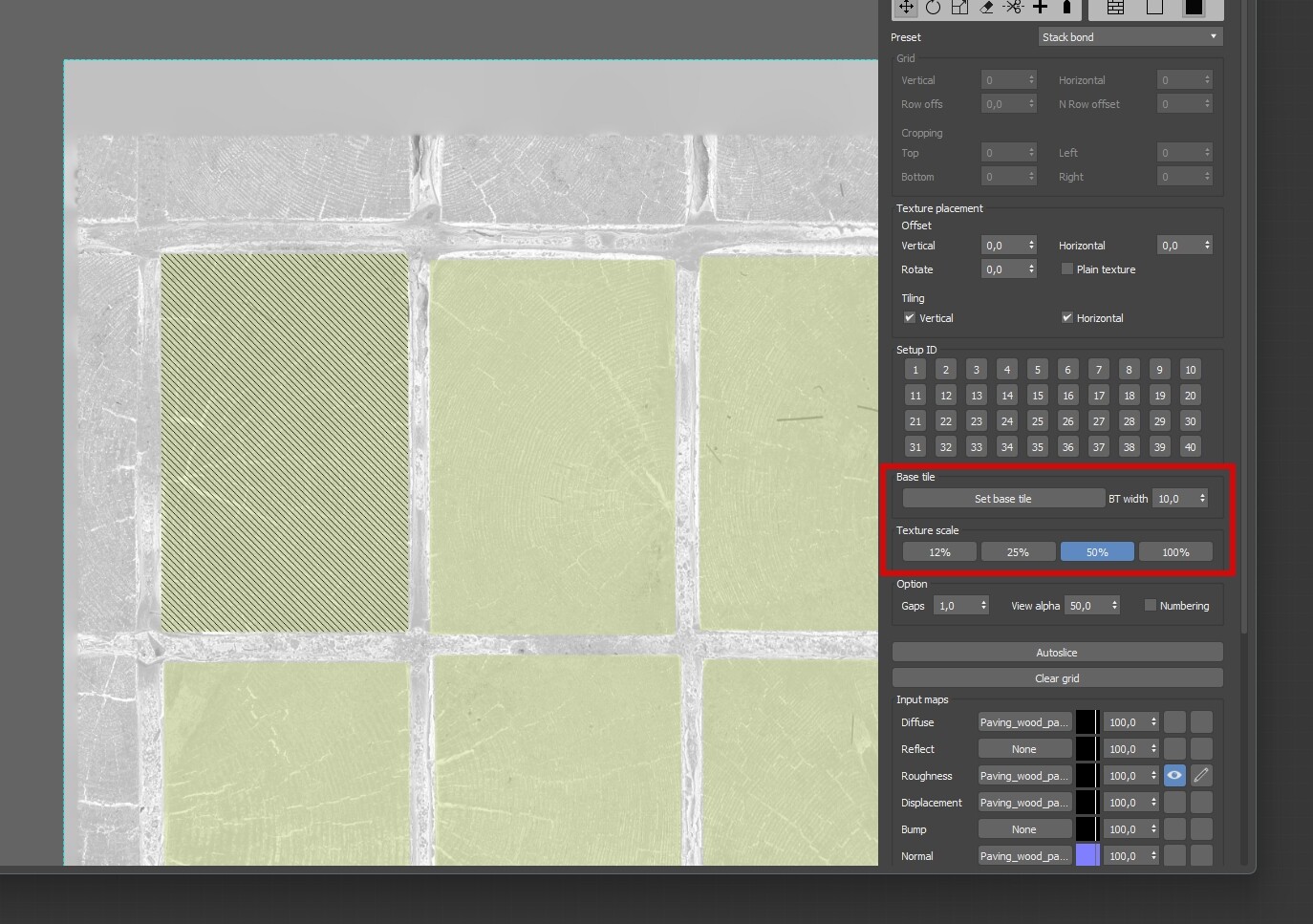

Base tile

С версии 1.3.0.0 в QuickTiles появилась возможность выбрать базовую плитку в Слайсере, и задать её ширину. Учитывается именно ширина плитки, расположенная по горизонтали, так как вы видите ее на мониторе. Это активирует механизм автоматической оптимизации размера нарезанных плиток.

Например, у вас есть исходная текстура в которой каждая плитка по ширине составляет примерно 500 px. Вы используете ее для создания текстуры, в которой в каждом ряду стоят 40 плиток. При этом выставляете разрешение, 4К. То есть, каждая плитка в итоговой текстуре будет размером 4096/40 = 102 px, что в 5 раз меньше чем исходник! Итого, без оптимизации, плагин будет работать с полным размером, и только в самом конце уменьшит итоговую текстуру. А с оптимизацией, уменьшит ее заранее, и скорость операций значительно возрастет.

Texture scaling

Уменьшает исходную текстуру до 12%, 25% или 50%.

Зачастую большой размер исходной текстуры не требуется, и только замедляет работу плагина. Эта функция позволяет уменьшить размер исходников в процессе работы, и не требует сохранения и хранения отдельных наборов текстур, меньшего размера.

Options

Gaps — указывает ширину захватываемых швов. Устанавливайте такое значение, чтобы красная зона плитки немного заходила на соседние, или меньше, если хотите уменьшить исходный шов.

В режиме 1 и 2, Gaps регулирует ширину линеек. При переключении в 3 режим, в зоне захваченной линейками появляются промежутки между плитками.

View alpha — настройка прозрачности превью готовых плиток.

Numbering — проставляет порядковый номер на каждой плитке. Помогает найти и модифицировать определенные плитки в итоговой раскладке.

ВАЖНО: Для наилучшего построения итоговой текстуры QuickTiles использует смешивание швов исходника. Параметр Gaps регулирует ширину захватываемого шва, и одновременно глубину наложения плиток друг на друга. Поэтому очень важно установить величину данного параметра правильно. Подробнее об этом см. в описании параметра Gap blend, в секции Pattern parameters.

Кнопка Autoslice — вызывает окно автоматического распознавания плиток. Подробнее об этом ниже.

Кнопка Clear grid — сбрасывает настройки сетки в 1 и 2 режимах нарезки.

Input maps

1. Названия слотов для добавления исходных текстур.

Diffuse — слот для добавления текстуры цвета.

Reflect — слот для текстуры отражений.

Roughness — слот для текстур глянцевости (Glossiness) или шероховатости (Roughness) отражений.

Displacement — слот для текстуры высоты.

Текстуры 32bit exr или tif распознаются, но на выходе плагин в любом случае выдает 16bit.

Bump — слот для черно-белых текстур мелких шероховатостей.

Normal — слот для текстуры Normal bump. В этот слот не следует устанавливать что либо, кроме карт нормалей, так как для работы с нормалями плагин задействует специфический алгоритм.

Mask — слот для канала черно-белой маски. Плитки всегда должны быть белыми, швы — черными. Текстура из этого слота не передается напрямую в материал, а используется для автоматического распознавания плиток, а так же для правильной рандомизации плиток внутри QuickTiles или для замены текстуры шва.

AO — Ambient Occlusion, карта загрязнения. Часто присутствует в наборах исходных текстур, но не обязательная к применению. Силу воздействия можно регулировать через добавление яркости в HSV

Opacity — карта прозрачности. Используйте этот слот для добавления канала прозрачности в перфорированных материалах

Metallness — карта металличности. Удобно для настройки смешанных текстур, где на одной карте присутствует и металл и неметалл. Например керамическая плитка с металлическими вставками, или мозаика.

2. Слоты для добавления исходных текстур (работает копирование перетягиванием). Для удаления текстуры из слота нажмите на правую клавишу мыши над слотом и выберете Clear

3. В цветовом квадрате справа от названия текстуры вы можете выбрать любой ровный цвет, если на данном канале вам не требуется текстура, а нужен только цвет.

4. В правой части цветового квадрата вы можете настроить дополнительный шум, который будет накладываться на цвет или текстуру данного канала

Нажав на правую кнопку мыши на данном квадрате, вы сможете настроить опции смешивания цвета и текстуры канала. Это поможет подкрасить или полностью изменить цвет исходной текстуры. Мы решили не ограничивать пользователей, и добавили все знакомые нам опции смешивания, разделив их на основные, и более редко используемые.

5. В следующем спиннере Вы можете настроить прозрачность основной текстуры относительно одноцветного фона от 100 (текстура полностью перекрывает цвет) до 0 (текстура полностью скрыта, виден только цвет)

6. Глаз, символ отображаемого во вьюпорте канала,

7. При нажатии на карандаш, откроется окно редактирования цвета текстуры.

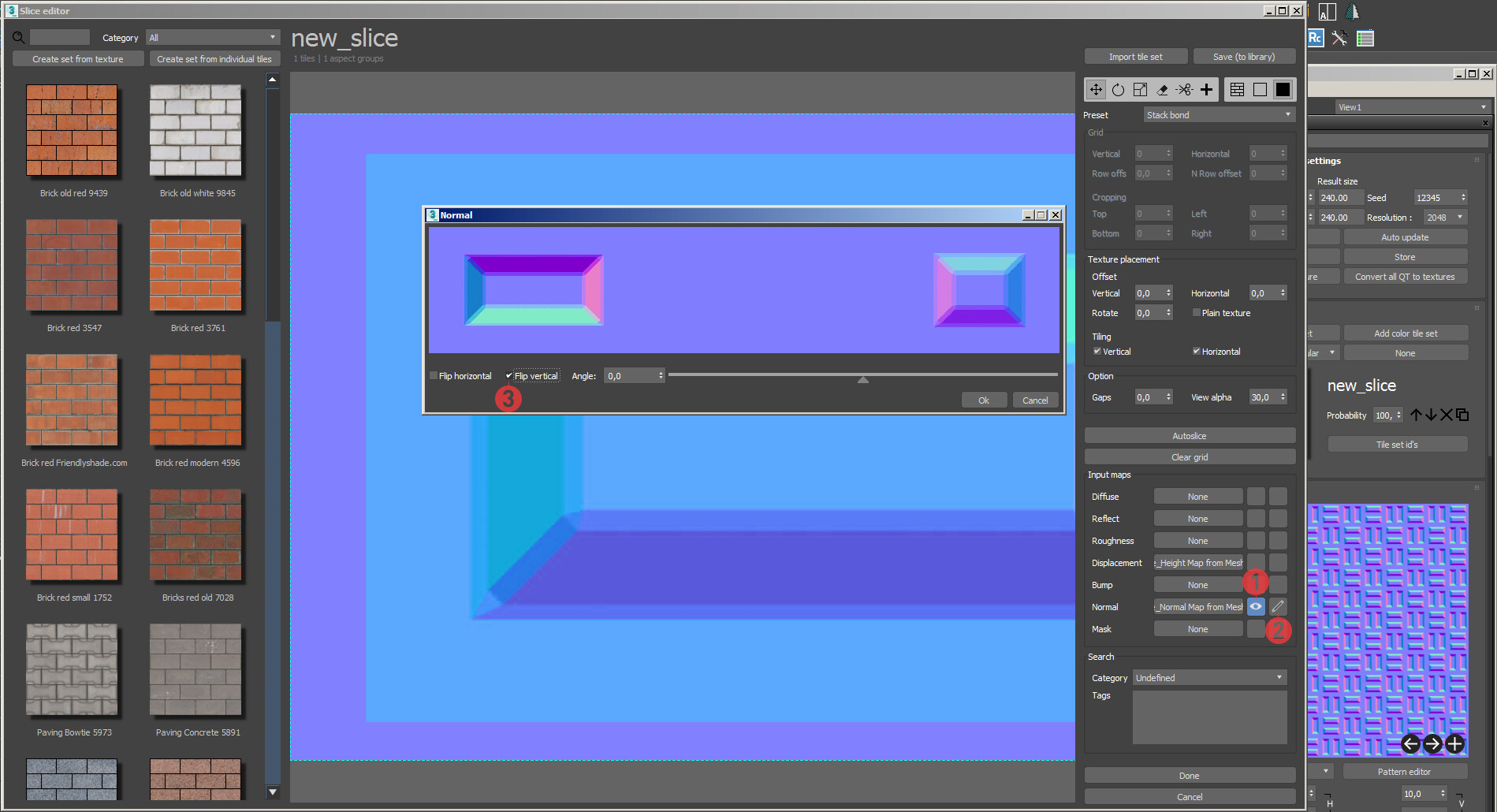

При нажатии на карандаш, в канале Normal, можно отрегулировать угол поворота нормалей, а так же инвертировать каналы.

Например: вам потребуется инвертировать зеленый канал, если исходные нормали выполнены в формате OpenGL. Подробнее смотрите в разделе Работа с нормалями.

Примечание 1. При внесении текстуры в слот Diffuse, плагин распознает и автоматически подгрузит остальные каналы, если текстуры будут лежать в той же папке, и иметь то же название что и diffuse, и соответствующую маркировку канала. Например: brick137_diffuse, brick137_glossiness, brick137_heigth.

Примечание 2. После первичного распознавания каналов, вы можете удалить или заменить любую из текстур (даже diffuse), повторное распознавание не произойдет. Для повторного распознавания каналов, очистите все слоты кроме diffuse в ручную и снова добавьте текстуру на diffuse

Окно настройки Оттенка, Насыщенности и Яркости (HSV)

В Слайсере у пользователя есть возможность регулировать цвет текстуры для каждого канала. Если для набора текстур добавлена Маска, редактирование будет происходить по маске. Можно отдельно изменить оттенок, насыщенность, яркость и контрастность кирпичей и швов, а также, инвертировать их.

Чекбокс Use mask дает возможность отключить воздействие маски на конкретный канал или редактируемую зону.

Search — параметры поиска нарезки в библиотеке

Category — категория материала

Tags — любые слова, связанные с сохраняемой нарезкой

Кнопка Done — принятие результата нарезки и закрытие окна slice editor БЕЗ сохранения нарезки в библиотеку. Нарезка будет сохранена локально в данном материале. Вернутся к ее редактированию можно в любой момент, повторно нажав на ее иконку в секции Tile set parameters.

После нажатия кнопки Done происходит нарезка исходной текстуры, и сохранение плиток в RAM. Чем больше исходные текстуры, тем больше времени это может занимать. Если вы изменили исходные текстуры (например цвет, или яркость), чтобы изменения проявились в QuickTiles вам нужно снова открыть настройки данного набора в Slice editor и нажать Done.

Кнопка Cancel — отменяет произведенные настройки. Если вы случайно открыли SE и не вносили изменений в настройки нарезки — нажмите кнопку Cancel. Тогда окно закроется и прежняя нарезка останется без изменений. Это будет гораздо быстрее, чем если нажать кнопку Done.

Автораспознавание плиток

Если в наборе текстур есть канал маски, то при нажатии на кнопку Autoslice плагин автоматически нарежет текстуру, без лишних вопросов.

По умолчанию, он попытается распознать поворот отдельных плиток. Однако с квадратными плитками это получается плохо.

Если вам не нравится результат нарезки, нажмите на кнопку Autoslice, при это зажав Shift. Текстура нарежется без учета поворот плиток.

Если в наборе нет канала маски, плагин попытается создать его из канала во вьюпорте. В этом случае он предложит вам дополнительное окно.

*Для склеивания плиток выходящих за края используется коэффициент погрешности. Он устанавливается в спинере Gaps. Чем крупнее текстура и швы, тем больше должно быть значение. Все настройки автораспознавания сохраняются, поэтому если крайние плитки неправильно склеились с первого раза, измените коэффициент и попробуйте снова. После распознавания, настройте параметр Gaps в соответствии с шириной исходного шва.

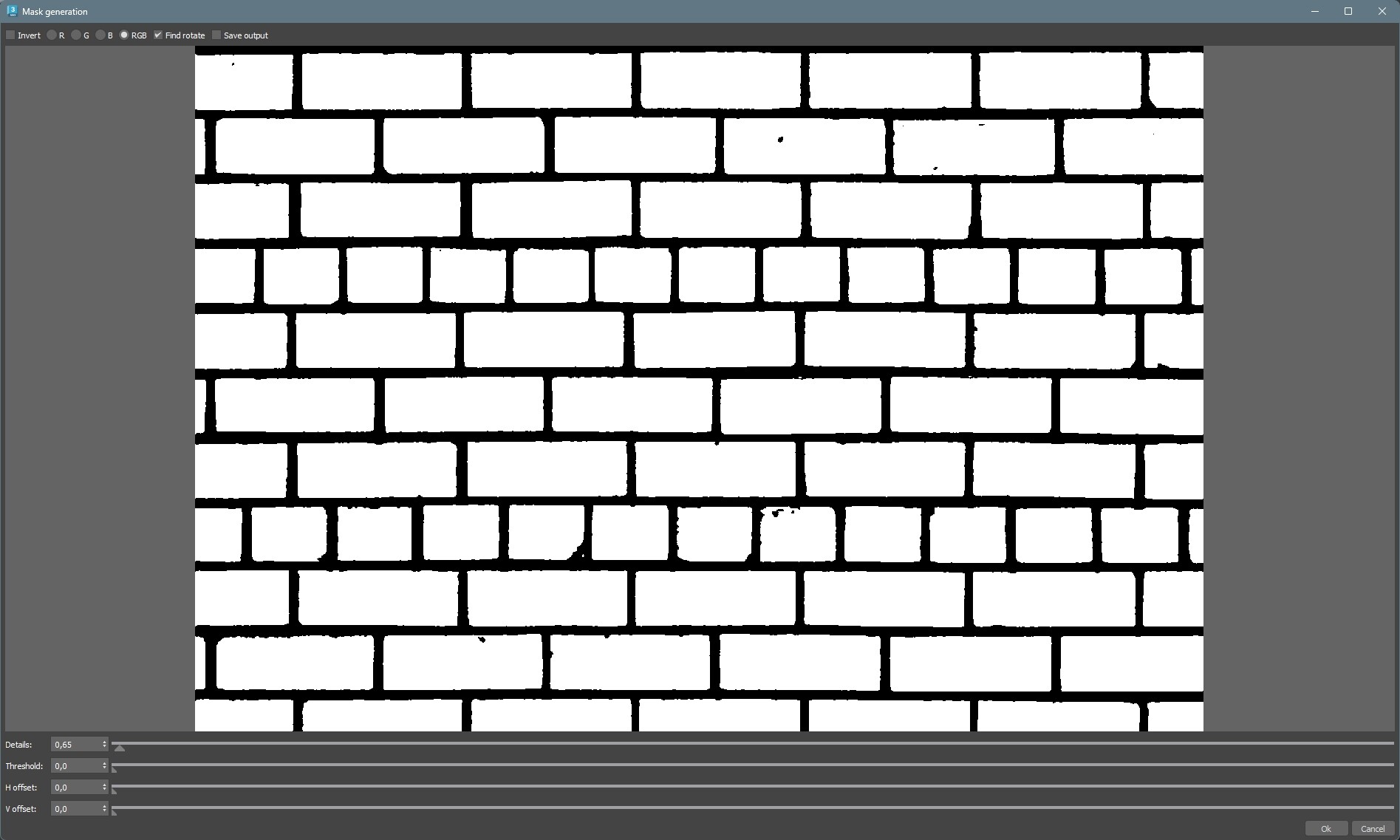

В данном окне, на основе выбранного канала генерируется черно-белая маска. Плитки должны быть белыми, швы черными. Маска должна быть максимально аккуратная в зоне швов, но внутри плиток могут встречаться отдельные черные пятна, это не повлияет на качество. В итоге, задача пользователя привести маску максимально близко к показанному на изображении состоянию.

Details — степень сглаживания деталей текстуры. Чем меньше значение, тем меньше сглаживание, тем больше остается исходных деталей.

Threshold — яркость точки серого светлее которой все оттенки исходной текстуры станут белыми, а темнее — черными.

H offset и V offset - подрезка края. Если край на изображении цельный белый, без швов, это может вызвать значительное увеличение времени автораспознавания. В этом случае рекомендуется подрезать границы до швов.

Invert — инвертирование белого и черного. Если плитки будут черными, а швы белыми, распознавание не произойдет. Плитки всегда должны быть белыми, а швы черными.

R, G, B, RGB — при попытки распознавания цветной текстуры, можно выбрать отдельный канал Red, Green или Blue, или композит RGB. При попытке распознавания из канала Normal Bump лучше всего выбирать канал Blue

Find rotate — экспериментальная функция, заставляющая распознавание учитывать угол наклона плитки. Пока находится в процессе разработки. Представлена в интерфейсе для тестов.

ВАЖНО: пересекающиеся плитки в данной версии плагина не распознаются.

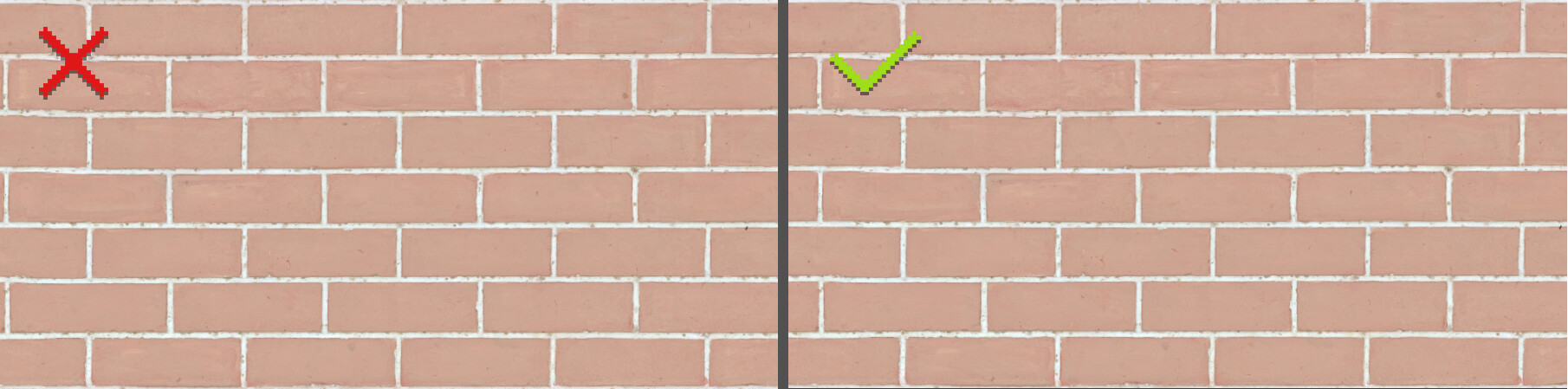

Совет: для максимально качественного распознавания, сдвиньте текстуру так, чтобы на краях не было слишком мелких кусочков плиток. В приведенном примере у текстуры слева видно небольшие части кирпичей, торчащие в левой части вьюпорта. Для улучшения распознавания сдвиньте текстуру правее, чтобы кирпичи разделились примерно пополам.

Добавление отдельных плиток

В версии QuickTiles 1.1.0.0 функция добавления наборов заранее нарезанных плиток значительно упрощена. Она будет особенно актуальна для интерьерной визуализации, где часто используются наборы индивидуальных досок напольных покрытий.

Для добавления набора плиток выполните три простых шага:
1. Нажмите на кнопку Create set from individual tiles или переключите Preset на Individual tiles
2. Добавьте на канал Diffuse первую плитку вашего набора
3. Добавьте или перетяните на остальные каналы первые плитки соответствующих каналов

Внимание! Для правильного распознавания плиток набора, необходимо соблюдать два условия.

Во-первых: файлы каждого канала должны быть сложены в отдельную папку. Плагин будет раскладывать в одном канале все файлы, которые найдет в указанной папке.

Во-вторых: начала названий файлов каналов одной плитки должны совпадать, а номер стоять в конце, например BrickRed_dif_1 и BrickRed_bump_1, и т.д.

Окно вьюпорта

1 — поле задания названия нарезки. Если вы вызываете нарезку из библиотеки, тут появится имя нарезки с другим порядковым номером. Это сделано для того чтобы случайно не перезаписать сохраненные в библиотеку нарезки. Если вы хотите сохранить нарезку поверх имеющейся в библиотеке, просто задайте идентичное имя.

2 — количество созданных плиток

3 — количество получившихся аспектных групп

4 — колличество выделеныз плиток

5 — размер текстуры

6 — параметры битмапа

7 — границы плитки, в которых она будет помещена в контейнер, ID1

8 — границы плитки, в которых она будет помещена в контейнер, ID2

9 — выключенные плитки обозначаются черным

Исторически так сложилось, что существуют два основных вида карт нормалей: DirectX и OpenGL. На первый взгляд они очень похожи, но есть одна существенная разница - инвертированный вертикальный канал (Green). Сравните два варианта выпуклого кирпича:

Разные варианты нормалей используются в разных программах и рендер движках. Так как 3Dmax, Vray и Corona всегда используют DirectX вариант, то и QuickTiles адаптирован под них.

И это очень важный момент! Плагин в процессе работы совершает большое количество преобразований нормалей, и они будут неправильные, если не откорректировать исходник. Вот что получится, если использовать поворот и рандомное отражение с нормалями в QuickTiles.

Как видите, правый вариант с исходником DirectX выглядит правильно, а в левом (OpenGL) часть плиток кажутся вывернутыми наизнанку. Для решения этой проблемы мы добавили в Слайсер возможность инвертировать каналы или даже повернуть нормали на произвольный угол (в диалоге HSV). Поэтому если столкнетесь с проблемой неправильной генерации нормалей в плагине, первым делом попробуйте инвертировать зеленый канал в исходной текстуре.

В данной вкладке вы можете выбрать шаблон рисунка выкладки и настроить его параметры.

 - выбор канала для превью

 - выключение автоматического обновления превью

Выключение автообновления превью ЗНАЧИТЕЛЬНО ускоряет настройку материала.

 - кнопка ручного обновления превью

 — переключение каналов превью (Ctrl+Shift+PageUp/PageDown)

 — открывает крупное превью (Ctrl+Shift+P)

 — выбор одного из простых пресетов

Кнопка Pattern editor — открывает окно дополнительного модуля для создания и редактирования паттернов (см. раздел Pattern editor)

Base tile size H — ширина базовой плитки

Base tile size V — высота базовой плитки

Gap width H — ширина процедурного шва по горизонтали

Gap width V — ширина процедурного шва по вертикали

Для сохранения исходного шва, установите размер процедурного шва но 0.

При работе с полигональными паттернами, работает только параметр Gap width H, который в этом случае отвечает за ширину всех швов.

Важнейшим моментом работы в Quick Tiles является понимание формирования размера паттерна. Выкладка кирпичей может быть абсолютно любой, и задать размер каждого кирпича совершенно невозможно. Задавать размер сразу всего паттерна тоже крайне неудобно, так как мы обычно знаем размеры отдельных плиток. Поэтому в QT размер всех кирпичей вычисляется исходя из размера Базовой плитки. В Паттерн эдиторе вы можете самостоятельно назначить Базовую плитку, а плагин автоматически вычислит размер всех остальных плиток исходя из ее размера и ширины шва.

 и  — включает пропорциональное изменение размера плитки и шва

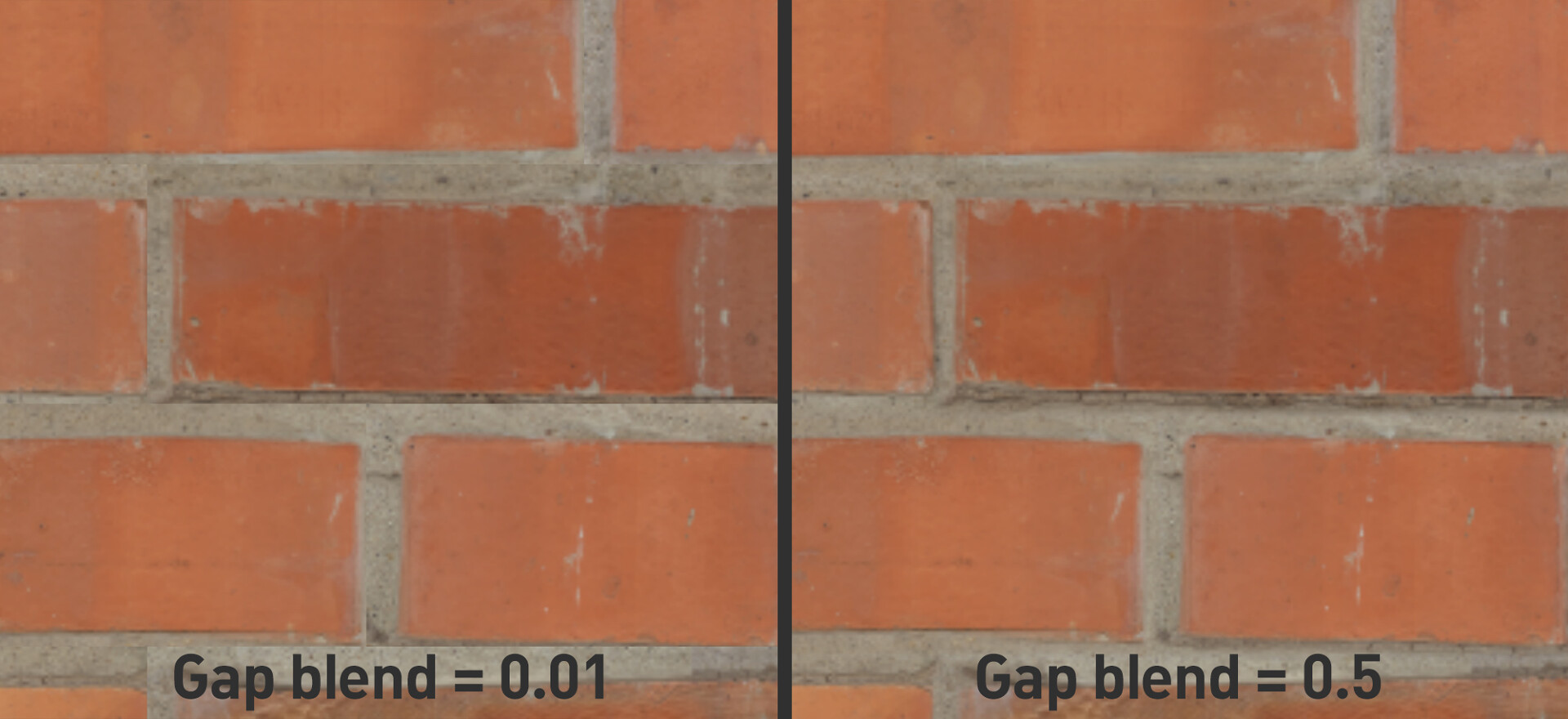

Gap blend — глубина смешивания исходных швов

Для сохранения максимального качества создаваемых текстур, QuickTiles не только захватывает исходные швы (см. Slice editor), но и смешивает их с помощью небольшого градиента. Для включения смешивания, размер процедурного шва должен быть равен 0.

При слишком больших значениях Gap Blend, из-за исходных швов может проступать подложка. Чтобы это исправить, либо уменьшите силу Gap Blend, либо установите цвет/текстуру подложки близкую к цвету шва. Это необходимо сделать на всех генерируемых каналах.

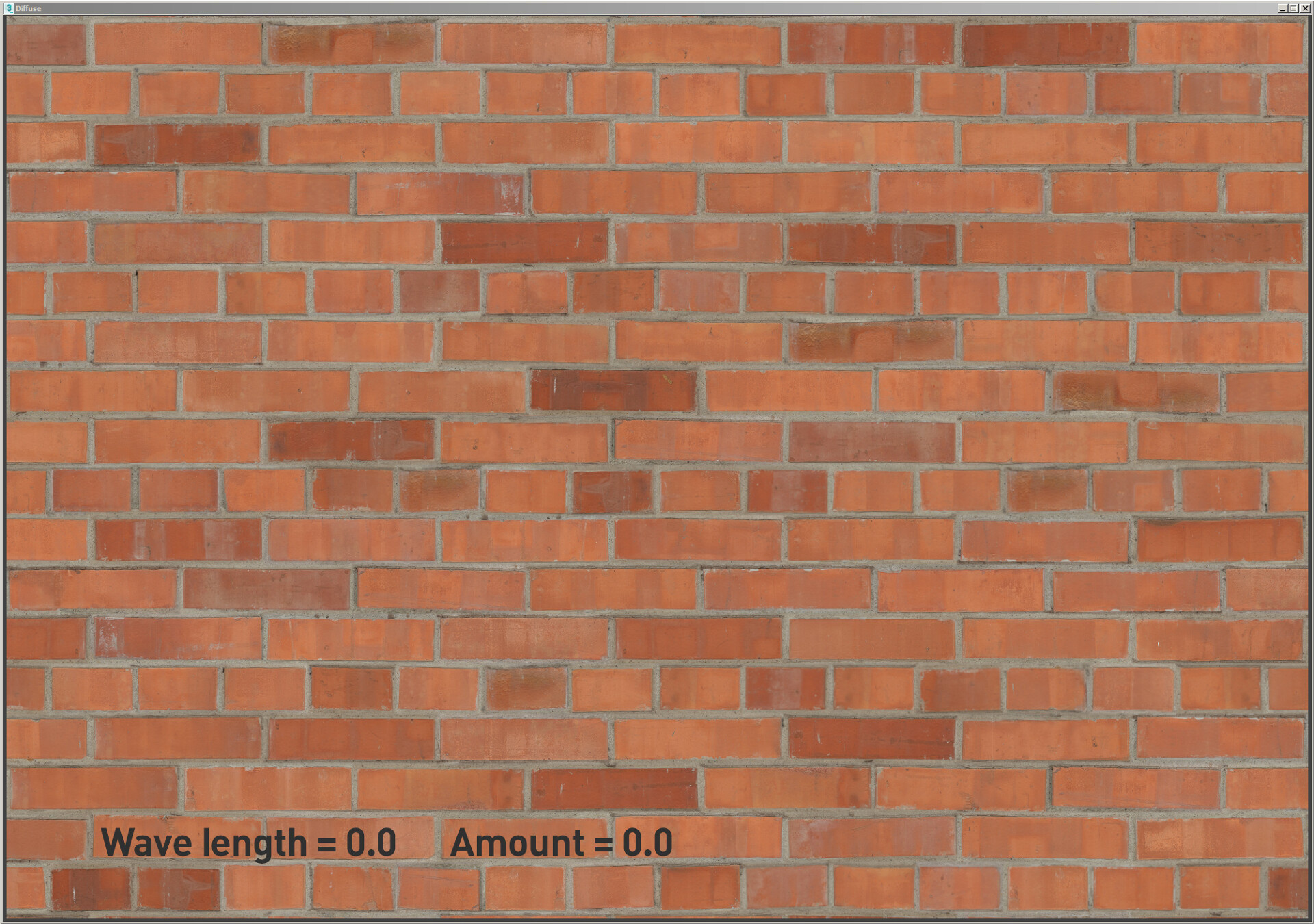

Wave length — длинна эффекта волны паттерна

Amount — сила эффекта волны паттерна

Плитка часто не лежит идеально ровно, особенно это касается напольных покрытий. Данный эффект добавляет крупную волну, общую для всех элементов.

Herringbone — активирует интерактивную генерацию паттерна Елочка. Для правильной генерации ширина базовой плитки должна быть кратна ее высоте.

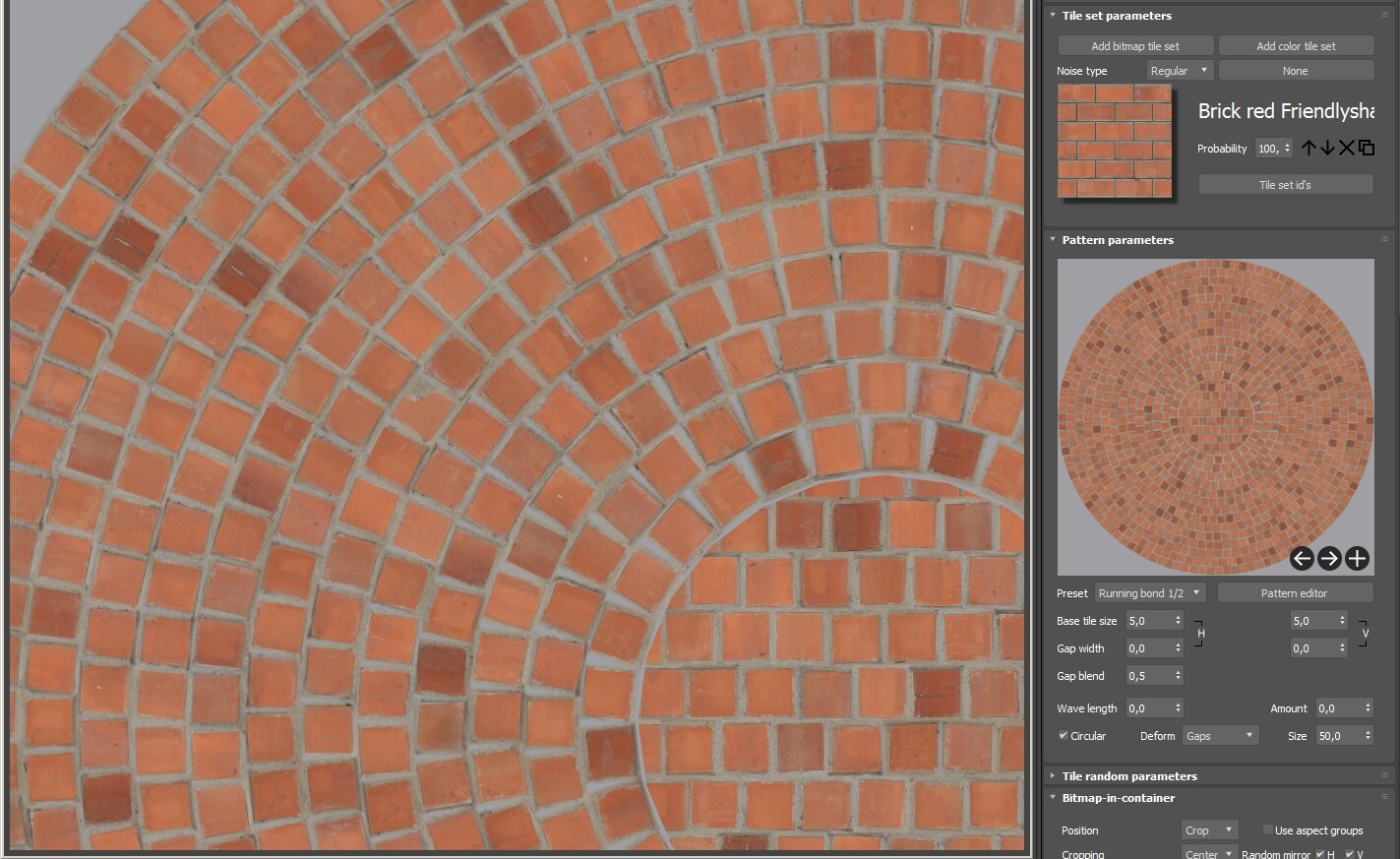

Circular — включение круговой раскладки. Плагин разложит плитки по кругу, максимально соблюдая выбранный паттерн. Однако из-за разной длинны линий, все равно произойдет смещение.

Deform Gaps — плагин попытается разложить плитки по кругу, деформируя швы и сохраняя плитки прямоугольными, как в реальной жизни.

Deform Tile — плагин попытается разложить плитки по кругу, деформируя сами плитки, как будто они резиновые. Данная функция экспериментальная, и не всегда работает идеально.

Center — размер центральной области раскладки, где будет использоваться обычная выкладка

Pattern editor (PE) это небольшой дополнительный модуль в котором осуществляется второй этап работы в QuickTiles — задание и редактирование рисунка раскладки плитки.

PE состоит из трех секций. Слева, в красной зоне — библиотека паттернов. Тут отображаются все сохраненные и импортированные пользователем паттерны, а так же поставляемые в комплекте плагина.

По центру, в желтой зоне — окно вьюпорта, где отображается текущий паттерн и его настройки.

Справа, в синей зоне — настройки паттерна и вспомогательные функции. Разберем состав всех элементов подробнее.

Отдельно, в зеленой рамке отмечено контекстное меню Редактора паттернов, пункты которого будут раскрыты ниже.

Библиотека паттернов

 — поиск по названию и тегам.

Category — выбор категории нарезок.

Create rectangular pattern — очищает рабочее поле для создания нового прямоугольного паттерна

Import polygonal pattern — импортирование полигонального паттерна (подробнее в одноименном разделе)

 Иконка готового паттерна, сохраненная в библиотеке.

Двойной клик по иконке — загрузит паттерн и все его настройки в PE. Клик правой клавишей вызовет контекстное меню.

Duplicate — дублирует паттерн в библиотеке

Rename — переименование паттерна в библиотеке

Delete — удаление паттерна

Паттерны идущие в комплекте с плагином удалить нельзя

 Настройки паттерна

New from bitmap — не активная в первой версии. Эта функция будет реализована позже

Save (to library) — сохраняет созданный паттерн в библиотеку

Сохранить или изменить исходные файлы библиотеки нельзя

 Инструмент Move — перемещает выбранную во вьюпорте плитку. Наложение плиток друг на друга невозможно.

 Инструмент Create — создает новую плитку путем растягивания. Плитка создается в выбранном ID. По умолчанию — ID1

 Инструмент Set orient. Дает возможность задать пользовательскую ориентацию плитки.

По умолчанию, ориентация плиток задается перпендикулярно длинной стороне контейнера. При однократном нажатии на плитку, появится стрелка показывающая направление по умолчанию.

Для изменения направления перемещайте курсор мыши, при нажатой левой кнопке, так же, как если бы хотели вращать саму плитку. При этому, стрелка направления будет вращаться с шагом в 45 градусов.

Для вращения на произвольный угол, зажмите клавишу Shift.

Для выравнивания стрелки перпендикулярно любой грани контейнера — Alt+Click

Для выравнивания стрелки по направлению к указанному вертексы — Ctrl+Shift+Click

Для выравнивания стрелки вертикально вверх — Ctrl+Click

Для сброса направления до дефолтного, и удаления стрелки — двойной Click

Данная функция полезна при размещении плиток сложной, несимметричной формы, а так же в случаях когда необходимо соблюсти определенное направление рисунка.

Заданное в Слайсере направление, будет соответствовать направлению заданному в Pattern editor.

*Использование данного инструмента особенно полезно при работе с полигональными паттернами сложной формы, где плагин может ошибочно определять «направление» плиток.

Reset selected — сбрасывает направление всех выбранных плиток до дефолтного. Стрелка скрыта.

Set selected to vertical — устанавливает направление всех выделенных плиток на строго вертикальное.

Set selected to long side — устанавливает направление всех выделенных плиток под 90 градусов к длинной стороне контейнера

Set selected to short side — устанавливает направление всех выделенных плиток под 90 градусов к короткой стороне контейнера

Rotate all selected — поворачивает направление всех плиток на заданный угол

Extract aspect groups — открывает библиотеку нарезок (Slice Editor) и создает несколько плиток, такого же аспекта (с тем же соотношением сторон), как и плитки в выбранной нарезке

Эта функция очень полезна, когда вам нужно создать текстуру дикого камня из какого-то конкретного исходника, где соотношения сторон плиток очень разнятся

Fill gaps — плагин заполняет пустую область вьюпорта копируя уже созданный шаблон. Все не кратные зоны заполняются плитками 1х1 клетку

Select base tile — назначает базовую плитку, по которой рассчитывается размер паттерна.

Size H и Size V — количество клеток вьюпорта (паттерн может быть не квадратным)

Set tiling box — установить точку тайлинга для полигонального паттерна. Она находится на пересечении линий горизонтального и вертикального повторения узора (см. видео в разделе Poligonal pattern import)

Tile ID

 Назначение ID плиток (подробнее в разделе Tile ID)

Двойной клик на любой плитке выделит все плитки в данном ID.

Search — параметры поиска паттерна в библиотеке

Category — категория паттерна

Tags — любые слова, связанные с сохраняемой нарезкой

Кнопка Done — принятие результата и закрытие окна pattern editor БЕЗ сохранения паттерна в библиотеку. Паттерн будет сохранен локально в данном материале. Вернутся к его редактированию можно в любой момент, повторно нажав на кнопку Pattern editor. Будьте осторожны. При выборе любого из простых шаблонов паттерна в Mat.editor, созданный паттерн будет удален.

Кнопка Cancel — отменяет произведенные настройки.

Добавление фонового изображения

Во время работы со сложными паттернами, бывает полезно и удобно добавить изображение нужного узора на задний фон, и просто обрисовать его поверх. В Паттерн эдиторе это можно реализовать через контекстное меню вьюпорта.

Add background — выберите необходимое изображение в проводнике

Clear background — отчистить фон до вида по умолчанию.

Добавленое изображение будет находиться на фоне до закрытия Паттерн Эдитора

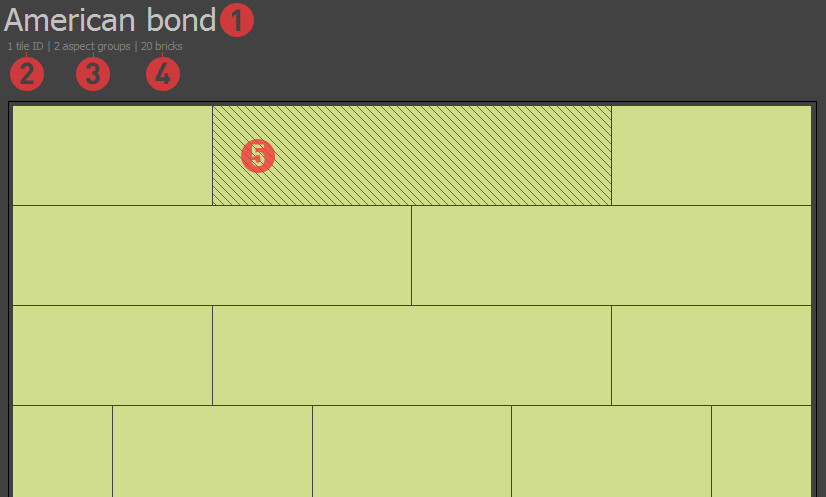

Окно вьюпорта

1 — поле задания названия паттерна. Если вы вызываете паттерн из библиотеки, тут появится имя с другим порядковым номером. Это сделано для того чтобы случайно не перезаписать сохраненные в библиотеку паттерны. Если вы хотите сохранить паттерн поверх имеющейся в библиотеке, просто задайте идентичное имя.

2 — количество ID плиток в паттерне

3 — количество получившихся аспектных групп

4 — количество плиток в паттерне

5 — базовая плитка отмечается штриховкой

C помощью плагина Quick Tiles вы можете распределять наборы плиток в паттерны абсолютно любой формы. Вы можете создавать прямоугольные узоры непосредственно в Pattern editor, а узоры более сложной формы импортировать.

Мы не стали создавать редактор полигональных паттернов в плагине, так как все равно не смогли бы дать вам всей мощи инструментов самого 3d max, или любого векторного редактора.

В этом небольшом видео показан способ импорта в версии 1.1.0.1.

Старый способ экспорта/импорта подходит для более сложных паттернов, где Точка тайлинга не совпадает с краями одной из плиток.

Старый алгоритм импорта (описан ниже) доступен через Click+Shift.

1. Создайте небольшой участок нужного вам паттерна. Это должен быть плоский Editable Poly, без внутренней сетки.

2. Найдите бесшовную часть вашего паттерна, которая устроит вас по количеству плиток. Эта область должна быть приближена по форме к квадрату. На примере я выделил ее красным прямоугольником. Мне будет достаточно четырех гексагонов по высоте и ширине.

3. Удалите все лишнее, не разрезая цельные фигуры, а позволяя им выходить за границы области.

4. Получившийся паттерн должен быть бесшовным.

5. Теперь создайте Plain, без дополнительных ребер, и выровняйте его по левому, верхнему краю вашего паттерна. Он должен перекрывать зону повторения узора, как на примере.

6. Приаттачте к этому плейну ваш паттерн.

7. Все готово! Экспортируйте паттерн — File/Export/Export selected. Имя файла не имеет значение. Save as type: QuickTiles pattern (*.qtp)

8. Откройте Pattern editor и нажмите кнопку Import polygonal pattern. В открывшемся окне выберете ваш паттерн.

9. В итоге вы получите полностью бесшовный паттерн произвольной формы. Настроить необходимые вам опции вы сможете в меню справа.

В данном разделе мы рассказываем о внутренних механизмах образования текстуры в QuickTiles, и почему она часто бывает не квадратной.

Как вы уже знаете, образование текстуры в QT происходит на основании размера базового патча (1), рисунка паттерна (2), ширины базовой плитки текстуры (3) и швов (4).

Однако из-за того что плитки в паттерне могут иметь любые размеры, а швы везде должны быть одинаковые, а так же необходимо соотнести размер базовой плитки (3), шва (4) и патча (1), получается что невозможно попасть точно в заданный размер и при этом сгенерировать бесшовную текстуру. Придется либо делать меньше базовую плитку, либо менять финальный размер куска текстуры.

И так как точный размер кирпича и шва кажется нам более важным, мы добавили графу «Результирующий размер», в котором QT показывает, какой размер куска текстуры получится при соответствующем паттерне, а так же размерах шва и базовой плитки. Итоговый размер всегда стремится к заданному, а так же к квадратной форме. Однако это не всегда получается.

Почему текстура не квадратная

При образовании текстуры, QT работает в следующей последовательности.

1. Первым делом он берет заданный паттерн. Паттерн всегда берется цельным куском, тем что задан в Pattern Editor.

2. После этого плагин вычисляет размер паттерна по горизонтали и вертикали, с учетом размера базовой плитки, швов и всех заданных рандомизаций.

3. В последнюю очередь, QuickTiles сравнивает получившийся размер паттерна и заданный изначально размер, и повторяет целый паттерн столько раз, сколько он может поместиться в заданный размер.

Важно понимать, изначально любой паттерн - квадратный. Но он может менять свою форму на прямоугольную, если соотношение сторон базовой плитки паттерна и базовой плитки заданной в Mat.editor отличаются.

Например: имеем простой паттерн с размером базовой плитки 1:2. При таком же соотношении сторон в базовой плитке текстуры, итоговый патч будет квадратным.

Однако если мы зададим в mat.editor размер базовой плитки более широкий, например 1:5, вместе с базовой плиткой, растянется и весь паттерн, и станет шире в 2,5 раза.

В случае если подобные искажения являются незначительными, QT без проблем выдаст качественный результат. Однако, если базовая плитка паттерна например вертикальная, в соотношении сторон 3:1, а базовая плитка текстуры горизонтальная, 1:6, итоговый паттерн получится слишком вытянутый, и появятся ошибки. Поэтому в подобных случаях мы рекомендуем сделать более подходящий паттерн.

Ну и в итоге, из-за того что сам паттерн повторяется в патче только целиком, и часто имеет не квадратную форму, итоговый патч так же перестает быть квадратным.

Предположим размер паттерна получился 123х87 см, а желаемый размер патча, 500х500 см. По ширине целый паттерн поместится (500/123 = 4,065) 4 раза, а по высоте (500/87 = 5,74) 6 раз. Поэтому размер итогового патча будет 492х522 см (123*4 = 492 и 87*6 = 522).

Tile ID это технология для встраивания наборов плиток в конкретные контейнеры паттерна.

У каждой плитки в паттерне и у каждого набора плиток в секции Tile set parameters есть номер плитки  Tile ID. По умолчанию в паттерне назначается ID0, а набор по умолчанию распределяется сразу во все ID. Для задания точного соответствия просто установите нужные ID у плиток в паттерне, а потом у наборов. Всего доступно 40 ID.

Кроме того, назначить ID для каждой плитки отдельно можно внутри набора прямо в слайсере. Это значительно упрощает работу, если на исходной текстуре у вас есть несколько разных по размеру или цвету плиток.

Общий ID набора при этом является главенствующим, и при назначении, будет переписывать ID всех плиток назначенные в слайсере.

Один набор может распределяться сразу в несколько разных ID. А у одной плитки в паттерне может быть только один ID.

ID0 — белая плитка — универсальный ID. В него будет распределяться любой другой ID.

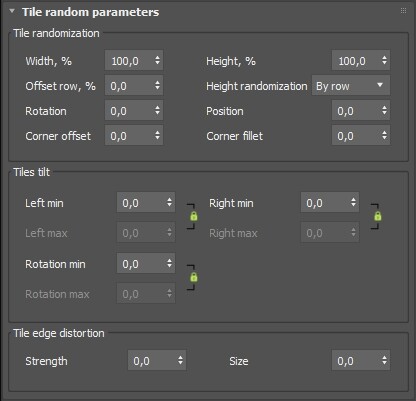

В данном разделе представлены параметры рандомизации формы контейнеров.

Width % — минимальная ширина плитки (в процентах). Максимальная - ширина базовой плитки.

Height % — минимальная высота плитки (в процентах). Максимальная - высота базовой плитки.

Offset row, %  — рандомное смещение рядов плиток, в % от ширины ряда. Работает только для линейных паттернов

Height randomization By tile — рандомная высота задается каждой плитке

Height randomization By row — рандомная высота задается каждому ряду

Рандомизация высоты ряда работает только с линейными паттернами. Это значит что в паттерне все плитки в одном ряду изначально одной высоты.

Rotation — рандомное вращение плиток

Position — сдвиг плиток на рандомное расстояние на рандомный угол

Corner offset — рандомный сдвиг вершин плиток. При использовании полигональных паттернов, будет сдвинут каждый вертекс, использованный при генерации шаблона

Corner fillet — скругление углов. При использовании полигональных паттернов, будет скруглен каждый вертекс, использованный при генерации шаблона. Если некоторые вертексы расположены слишком близко друг к другу, эффект пропадет на всех вершинах

Tilt parameters

Параметры из группы Tilt наклоняют плитку в горизонтальной плоскости. Они действуют только на карту Displacement

Left min — минимальный наклон левой стороны плитки

Left max — максимальный наклон левой стороны плитки

Right min — наклон правой стороны плитки

Right max — максимальный наклон правой стороны плитки

Rotation min — минимальный поворот наклона плитки

Rotation max — максимальный поворот наклона плитки

*Значения наклона находятся в диапазоне от 0 до 100 единиц, где 0 — абсолютно черный цвет, а 100 — абсолютно белый. Если вы применяете наклон к существующей карте displace, рекомендуется использовать в качестве исходного значения 50, и добиваться усиления наклона за счет отклонения от этого значения. Например для небольшого рандомного наклона плиток следует задавать значения в диапазоне от 40 до 60.

*На существующую карту displace наклон накладывается более мягко, с полупрозрачностью, по опции смешивания Overlay. Поэтому степень влияния очень зависит от яркости исходной карты.

*Эффект полностью отсутствует, если все параметры группы установлены на 0. Если любой из параметров больше 0, то эффект включается, и остальные параметры со значением 0 будут выдавать черный цвет.

Edge distortion

В данной секции расположены настройки эффекта неровного края.

Strength — сила неравномерности

Size — размер неравномерностей

Будьте осторожны с данным эффектом, очень маленький размер неровностей может сильно снизить производительность системы.

В этом разделе содержатся настройки поведения битмапов внутри контейнеров.

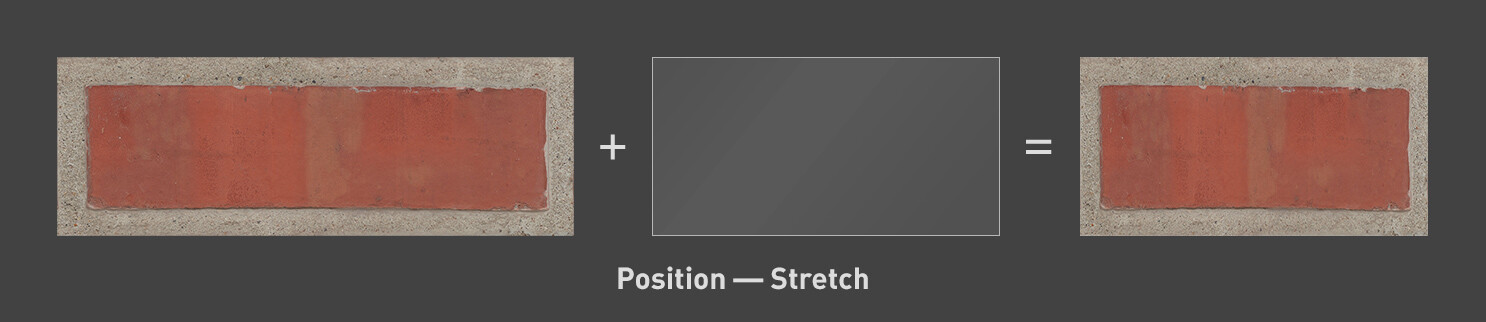

PositionStretch — плагин встраивает плитку в контейнер путем растягивания

Position Crop / Cropping Side — плагин встраивает плитку в контейнер по короткой стороне с подрезая края, выступающие за границу контейнера

Position Crop / Cropping Center- — плагин встраивает плитку в контейнер по короткой стороне с сохранением швов, вырезая центр плитки (установлено по умолчанию)

Position Crop / Cropping Center+ — плагин встраивает плитку в контейнер по короткой стороне с сохранением швов, вырезая центр плитки, если контейнер короче плитки, и добавляя части от других плиток в том же ID, если контейнер шире исходной плитки.

Если исходные плитки и контейнеры близки по соотношению сторон, необходимо переключить настройку в режим Stretch. Иначе возможно появление артефактов.

Use aspect groups — включает распределение плиток исходного набора в паттерн, в соответствии с аспектными группами (соотношением сторон).

Аспектные группы — условные группы плиток объединенные по схожему соотношению длинны горизонтальной и вертикальной стороны. Аспектные группы по умолчанию вычисляются для паттернов и наборов плиток битмапов.

Random mirror H — рандомное отражение битмапов по горизонтали

Random mirror V — рандомное отражение битмапов по вертикали

Random rotation — рандомное вращение битмапов в контейнере

Scale — масштаб битмапа в контейнере

В секции Maps & colors вы можете загрузить битмап или установить цвет, который будет отображаться на процедурных швах и промежутках между плитками.

1. Название канала, на который загружается подложка

2. ЛКМ — Выбор цвета канала, ПКМ — выбор опции смешивания битмапа и цвета

3. Параметры наложения Noise

4. Загрузка битмапа

5. Настройка Оттенка, Насыщенности и Яркости подложки (HSV)

6. Прозрачность битмапа относительно цвета канала

Окно настройки Оттенка, Насыщенности и Яркости (HSV)

В версии 1.3.0.0 и старше, у пользователя появилась возможность регулировать оттенок подложки при работе со швами. Причем действие HSV будет распространяться на все части подложки - битмап, цвет и шум.

Use mask — применяет маску плиток, удаляя исходные швы

Scale — масштаб битмапа подложки

Gap shape — параметры регулировки формы процедурного шва

Side height — высота шва у краев плиток

Center height — высота шва в центре

Pinch/Bubble — изменение формы кривой шва

Форма процедурного шва накладывается на каналы Displacement, Bump и Normal.
При включении параметров формы процедурного шва, он перекрывает подложку.
При разной ширине горизонтального и вертикального швов, форма процедурного шва будет генерироваться исходя из минимальной ширины
При низком разрешении или слишком маленьком размере шва возможно возникновение артефактов.
При итоговом размере шва меньше 5 px генерация формы не производится
Параметры высоты краев и центра являются относительными, поэтому рекомендуется настраивать их с включенным на соответствующем канале укрупненным превью.

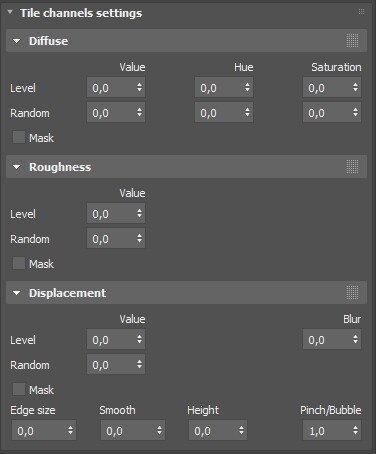

Данная секция отвечает за настройки рандомизации и редакцию цвета текстуры плиток. Здесь отображаются только те каналы, для которых добавлены текстуры или ровный цвет.

Настройки идентичные для всех каналов:

Level — общее изменение уровня всех плиток канала

Random — рандомизация плиток канала

Value — яркость

Hue — оттенок

Saturation — насыщенность

Mask — включение использования маски. Когда параметр включен, QuickTiles будет менять или рандомизировать только белые области маски (т.е. зону плиток, без шва)

Настройки уникальные для каналов Bump (Grey) и Displacement:

Texture blur — размытие текстуры

Edge size — глубина генерации скошенной кромки

Smooth — размытие скошенной кромки

Height — высота скошенной кромки

Pinch/Bubble — форма кромки:
1 — плоская кромка
меньше 1 — выпуклая кромка
больше 1 — вогнутая кромка

В данной секции располагаются различные технические настройки плагина, а также справочная информация, важные ссылки и активация плагина.

Language — выбор языка между Английский, Русским и Китайским. Будет переведен интерфейс плагина, а также подсказки.

Tool tips — активация подсказок

Temp файлы

Для ускорения работы и повышения надежности, QuickTiles сохраняет на жесткий диск (папка C/User/Quicktiles/temp) небольшие вспомогательные временные файлы (Temp файлы). Они делятся на два типа:

1. С расширением .QTX — в них хранится различная информация о настройках соответствующей ноды, ссылках на исходные файлы, используемая нарезка и т.д. Этот файл создается для каждой ноды, используемой в проекте, и автоматически удаляется, если пользователь удалит ноду QT

2. С расширением .QTG — в них хранится информация о готовой созданной с помощью QuickTiles текстуре. Эти файлы создаются только если пользователь активирует команду Store to temp, и удаляются если пользователь деактивирует эту команду. При открытии сцены, все материалы QuickTiles, для которых создан файл .QTG будут считаны и этих файлов, и не замелят открытия сцены. Все прочие ноды будут регенерированы из исходных файлов и этот процесс займет некоторое время.

Кроме того, Темп файлы по умолчанию хранятся ограниченное время — 30 дней с момента последнего открытия проекта, в котором они задействованы.

После их удаления, при открытии старого проекта, потребуется выполнить восстановление темп файлов через команду Slice and Update из Листера QuickTiles.

Store temp files — время хранения темп файлов (от 30 дней до бесконечности)

Auto save — автоматическое сохранение нод QuickTiles в Temp — Активирует команду Store to temp для всех нод QuickTiles при следующем открытии сцены.

Help documents — прямая ссылка на этот справочник

Check for library updates — проверка и загрузка обновлений библиотек. По умолчанию, проверка осуществляется автоматически каждый понедельник.

Version 1.3.0.0 — установленная версия плагина

Subscription active — статус подписки.

Все операции выполняемые к QuickTiles отличаются по сложности и ресурсам процессора которые требуются на их выполнение. Чем больше параллельных настроек включено в плагине, тем дольше будут обрабатывать новые команды.

Для оптимизации скорости работы мы рекомендуем учитывать следующие моменты:

1. В процессе настройки тестового материала используйте небольшой заданный размер куска текстуры. По умолчанию он установлен на 200х200см, но можно использовать и меньший размер.

2. Чем меньше исходная текстура и чем меньше у нее каналов, тем быстрее будет работать плагин. Не используйте крупные текстуры в разрешении 4K и больше, без необходимости.

3. При совершении настроек не держите окно крупного превью открытым без нужды. Оно создает текстуру в большом размере, и поэтому дополнительно замедляет работу.

Наилучшим вариантом будет выключение автообновления превью, и обновление его в ручную по необходимости.

4. При работе в слайсере, выберете базовую плитку и укажите ее примерную ширину. Это позволит плагину на лету считать плотность исходной и итоговой текстуры и редактировать ее размер. А также, используйте интерактивное уменьшение исходной текстуры для ускорения просчетов.

5. При работе с дисплейсом в CoronaRender рекомендуем добавлять модификатор CoronaDisplacement и повышать качество до 2 пикселей.

6. Настройки Corner fillet и Tile edge distortion size усложняют форму плитки и могут приводить к замедлению скорости работу плагина.

7. Рандомизация битмапов — довольно трудоемкая операция. Добавляйте ее в конце настройки материала.

8. После окончания настройки материала, сделайте тесты на низом разрешении 2K — если вам потребуется вносить изменения, то перегенерация текстуры в 2K будет значительно быстрее. После окончания настроек установите рабочий размер и разрешение.

9. Учитывайте что для проработки смешивания исходных швов, или генерации формы процедурного шва, на шов должно приходиться достаточное количество пикселей финальной текстуры. Если вы недовольны внешним видом швов, увеличьте выходное разрешение.

10. При установке финального разрешения текстуры, рекомендуем ориентироваться на следующие соотношения физического размера текстуры и ее разрешения:

200х200 см — 2K — нормальное качество, 4K — превосходное качество.

400х400 см — 4K — нормальное качество, 8K — превосходное качество.

1000x1000 см — 8K — нормальное качество, 16K — превосходное качество.

11. После окончания работы над текстурой обязательно включите Store to temp (для хранения и работы локально) или Store to scene (для передачи сцены на другой компьютер). QuickTiles обновит текстуру и сохранит ее на жесткий диск, в специальный файл, из которого она загрузится при следующем открытии 3d max. В противном случае, при каждом открытии программы будет происходит перегенерация текстуры, что может занимать значительное время.
